1 канальные импульсные БП5-1, БП6-1, БП9-1 и др.
Одноканальные блоки питания БПхх-1 предназначены для питания стабилизированным напряжением постоянного тока различных радиоэлектронных устройств.
Вид климатического исполнения УХЛ4 по ГОСТ15150. Диапазон рабочих температур от -20оС до +50оС при относительной влажности воздуха не более 80% и атмосферном давлении от 86 до 106,7кПа.
Модификации блоков:
БП5-1 - 5В, 2,25А
БП6-1 - 6В, 2,00А
БП9-1 - 9В, 1,75А
БП12-1 - 12В, 1,50А
БП15-1 - 15В, 1,20А
БП24-1 - 24В, 0,75А
БП36-1 - 36В, 0,50А
По согласованию с потребителем возможны исполнения с другими выходными напряжениями.
Монтаж на DIN-рейку 35 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристика |
Значение |
| Входное напряжение: | |
| переменного тока |
90…264В |
| постоянного тока |
110…370В |
| Частота входного переменного напряжения |
47…63Гц |
| Порог срабатывания защиты по току |
(1,3±0,2)Iн.макс |
| Нестабильность выходного напряжения: |
|
| при изменении входного напряжения |
±0,2% |
| при изменении выходного тока |
±0,25% |
| при изменении температуры окружающей среды |
±25ppm/оС |
| Электрическая прочность изоляции: |
|
| вход - выход (действующее значение) |
3кВ |
| вxод - корпус (действующее значение) |
1,5кВ |
| Уровень радиопомех по ГОСТ51257 |
группа С |
| Масса, не более |
0,15кг |
| Габаритные размеры (ШхВхГ) |
35х90х58мм |
| Степень защиты корпуса |
IP20 |

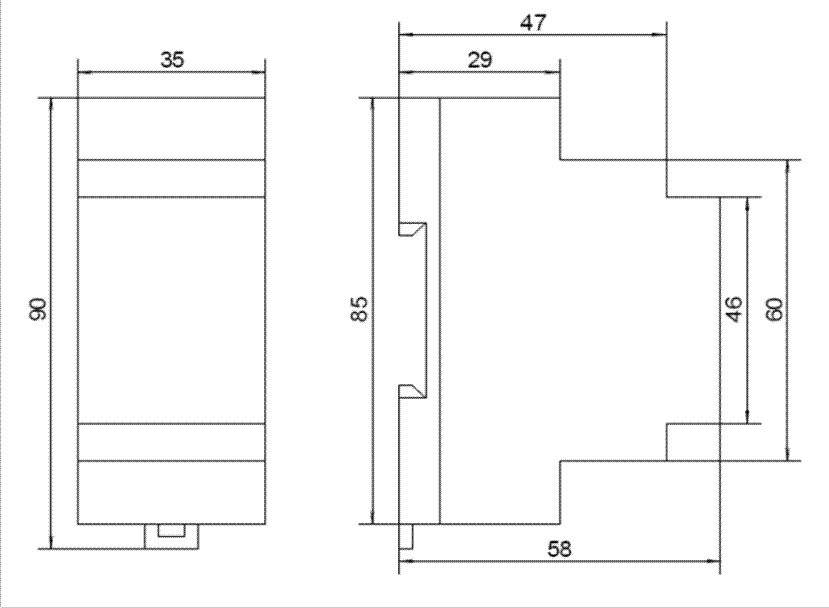

Габаритные размеры.

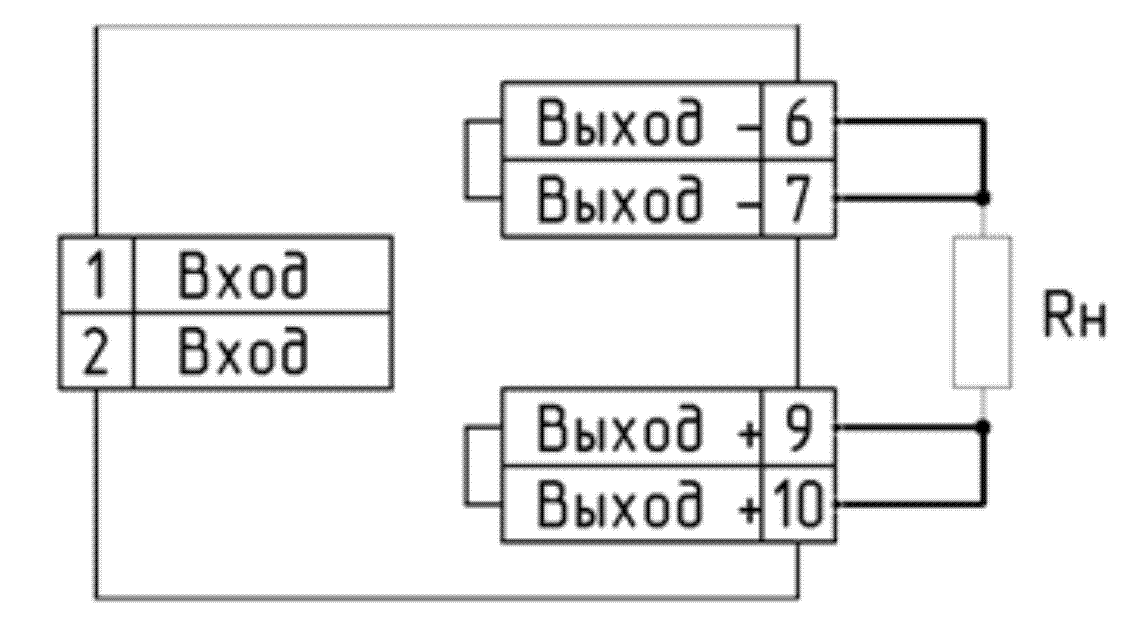

Схема включения.
