4-х канальные импульсные БП5-4, БП6-4, БП9-4 и др.
Четырехканальные блоки питания БПхх-4 предназначены для питания
стабилизированным напряжением постоянного тока различных радиоэлектронных
устройств.
Индивидуальная гальваническая развязка и защита от КЗ по каждому каналу.
Вид климатического исполнения УХЛ4 по ГОСТ15150. Диапазон рабочих температур от -20оС до +50оС при относительной влажности воздуха не более 80% и атмосферном давлении от 86 до 106,7кПа.
Модификации блоков:
БП5-4 - 5В, 0,5А/на канал
БП6-4 - 6В, 0,5А/на канал
БП9-4 - 9В, 0,35А/на канал
БП12-4 - 12В, 0,35А/на канал
БП15-4 - 15В, 0,30А/на канал
БП24-4 - 24В, 0,150А/на канал
БП36-4 - 36В, 0,120А/на канал
БП24-4 - 24В, 0,030А/на канал (для питания датчиков 4-20 мА)
БП36-4 - 36В, 0,030А/на канал (для питания датчиков 4-20 мА)
По согласованию с потребителем возможны исполнения с другими выходными напряжениями.
Монтаж на DIN-рейку 35 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристика |
Значение |
| Входное напряжение: | |
| переменного тока |
90…264В |
| постоянного тока |
110…370В |
| Частота входного переменного напряжения |
47…63Гц |
| Порог срабатывания защиты по току |
(1,3±0,2)Iн.макс |
| Нестабильность выходного напряжения: |
|
| при изменении входного напряжения |
±0,2% |
| при изменении выходного тока |
±0,25% |
| при изменении температурыокружающей среды |
±25ppm/оС |
| Электрическая прочность изоляции: |
|
| вход - выход (действующее значение) |
3кВ |
| вxод - корпус (действующее значение) |
1,5кВ |
| Уровень радиопомех по ГОСТ51257 |
группа С |
| Масса, не более |
0,32кг |
| Габаритные размеры (ШхВхГ) |
70х90х58мм |
| Степень защиты корпуса |
IP20 |

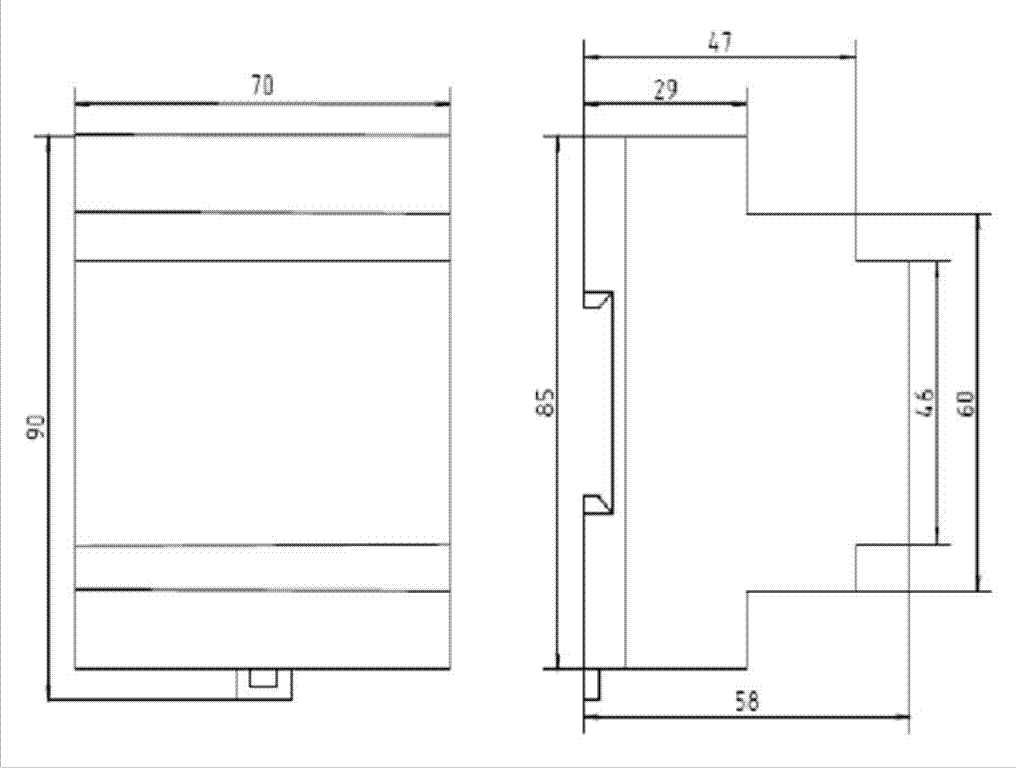

Габаритные размеры.

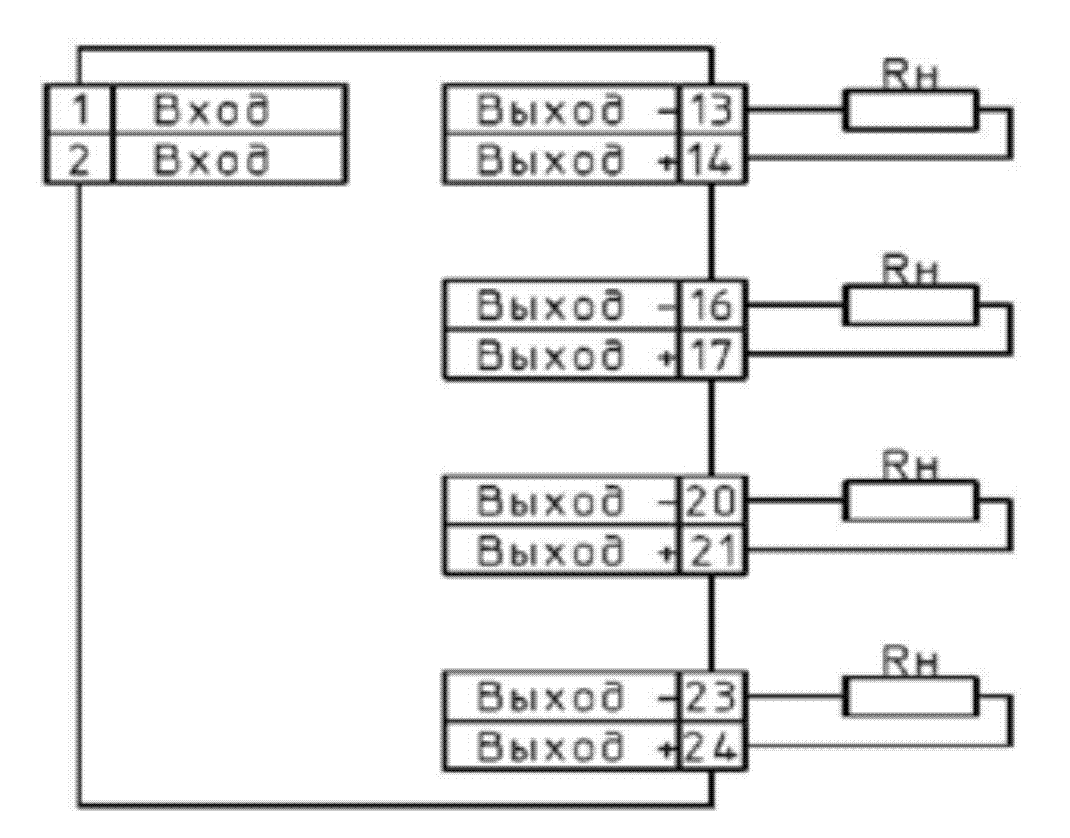

Схема включения.
Сделать заказ и запросить дополнительную информацию по БП5-4, БП6-4, БП9-4 и др. Вы можете здесь.
