Пускатель бесконтактный реверсивный ПБР-2МН на DIN-рейку
Назначение
Пускатель предназначен для бесконтактного управления электрическим исполнительным механизмом или электроприводом трубопроводной арматуры, в которых использованы однофазные электродвигатели.
Пускатели предназначены для использования в составе АСУ ТП, в том числе на предприятиях химической, нефтехимической и нефтеперерабатывающей отраслях промышленности. Пускатели являются изделиями общего назначения по ГОСТ 18311, место установки пускателей - взрывопожаробезопасное помещение.
Пускатель имеет климатические исполнения по ГОСТ 15150 УХЛ4. Диапазоном рабочих температур от минус 20 до плюс 50 °С при относительной влажности не более 80 % и атмосферном давлении от 86 до 106,7 кПа.
Масса пускателя не более 0,5 kg.
Габаритные и установочные размеры 105х90х60 мм.
Пускатель имеет степень защиты от проникновения твердых тел и воды – IР20 по ГОСТ 14254.
По устойчивости к воздействию атмосферного давления пускатели должны соответствовать группе Р1 ГОСТ 12997.
Пускатели должны быть устойчивыми и прочными к воздействию синусоидальных вибраций по группе исполнения L3 ГОСТ 12997.
Технические характеристики
|
Параметр |
Значение |
| Входное напряжение переменного тока, В |
220 |
| Частота входного переменного напряжения, Гц |
50+1 |
| Максимальный ток электродвигателя, А, не более |
5 |
| Минимальная мощность электродвигателя, W |
120 |
| Максимальный коммутируемый ток выходных
силовых цепей, А, не более: - в продолжительном режиме включения - в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час и продолжительностью включений до 25 % |
4 6 |
| Падение напряжения на выходных силовых цепях пускателя, V, не более |
6 |
| Ток утечки выходных силовых цепей пускателей при отсутствии сигнала управления на его входе, mА, не более |
5 |
Внутренний источник питания пускателя выдает нестабилизированное напряжение постоянного тока от 22 до 30 V (24 V).
Примечание – Источники питания предназначены для питания цепей управления.
Подключаемая дополнительная нагрузка – до 50mA.
Электрическая изоляция между гальванически несвязанными цепями выдерживает в течение 1 min действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Hz.
- 500 V - для цепей с напряжением до 42 V;
- 2000 V - для цепей с напряжением от 250 до 650 V.
Электрическое сопротивление изоляции между отдельными электрическими цепями и между этими цепями и корпусом пускателей, не менее - 50 мОм.

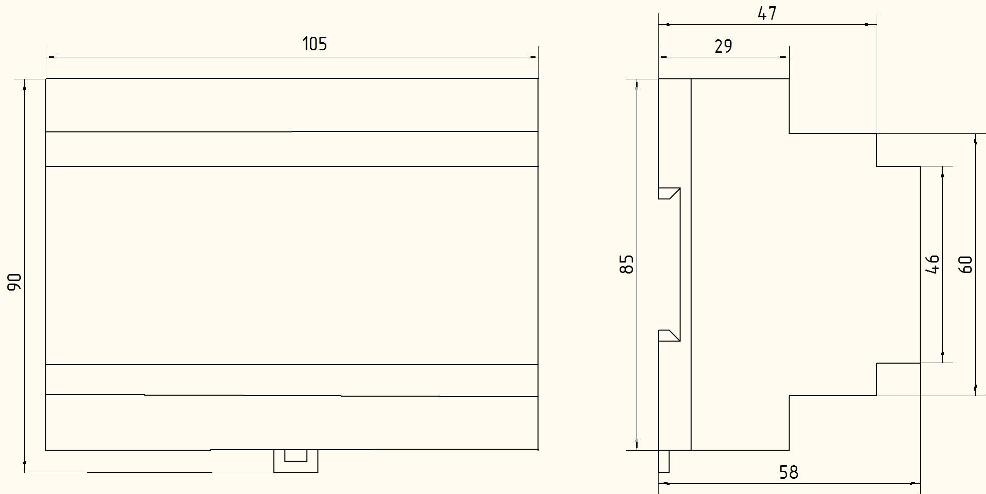

Габаритный размер ПБР-2МН.
