БМС-1УДД, БМС-1УЧД

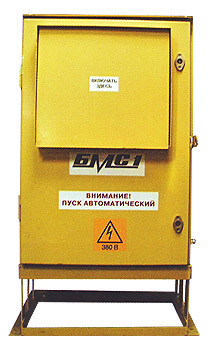

Станция управления БМС-1УДД, БМС-1УЧД

Станции управления БМС-1УДД (двухскоростными) и БМС-1УЧД (четырехскоростными) предназначены для управления и контроля работы асинхронных многоскоростных электродвигателей мощностью от 7,5 до 55кВт, при условии, что рабочий ток находится в диапазоне 14...63А.

1. Станция обеспечивает следующие режимы управления работой электродвигателя:
- включение и отключение электродвигателя;
- переключение скоростей вращения электродвигателя;
- отключение электродвигателя при аварийных ситуациях.

2. Станция обеспечивает автоматическое отключение электродвигателя при возникновении аварийных ситуаций:
- при обрыве одной или двух фаз небалансе токов в течение 0,1...5с;
- при перегреве электродвигателя (для электродвигателей со встроенными датчиками перегрева).

3. Станция обеспечивает:
- подключение внешних потребителей с током до 50А напряжением ~50Гц, 380В;
- подключение внешних потребителей с током до 3А напряжением ~50Гц, 220В.

При подключении пульта дистанционного управления ПДУ-1УЧД возможно управление всеми режимами работы станции и включение режима РЕВЕРС на скорости вращения 450об/мин. Длина кабеля от станции до пульта - не более 100м.

4. Дополнительное оборудование, устанавливаемое на станции:
модуль программатора ПМ-1 или ПМ-2, модуль дистанционного управления МДУ-1, счетчик моточасов СМЧ-2.
Примечание. Дополнительное оборудование оговаривается при заказе.

5. Параметры электропитания:
- напряжение питания, В 380+15%
- число фаз (с нейтралью) 3
- частота, Гц 50+1
- потребляемая мощность, ВА, не более 50

6. Конструктивные параметры:
- габаритные размеры, мм не более 840х700х418
- масса, кг нетто не более 50

7. Условия эксплуатации станции:
- температура окружающей среды от -40°С до +50°С;
- относительная влажность воздуха при температуре +25°С до 98%;

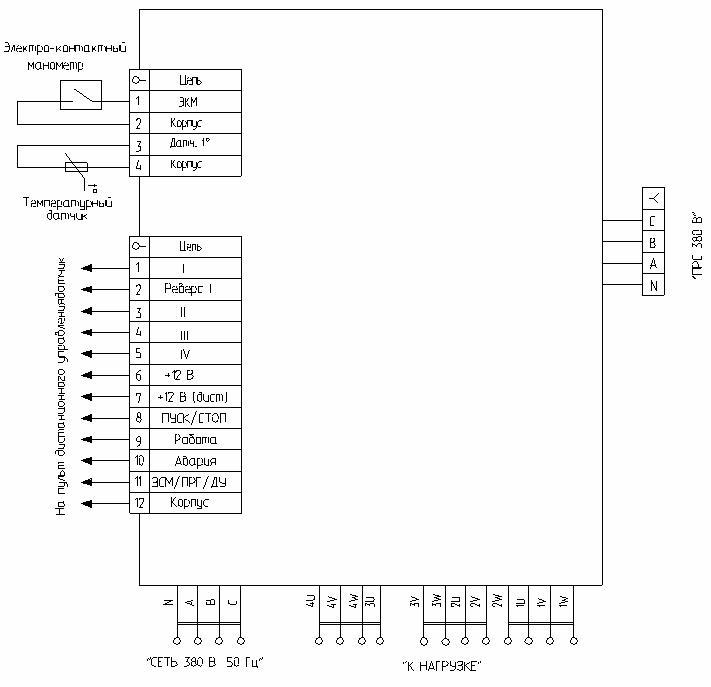

8. Схема подключения станции БМС-1УЧД
