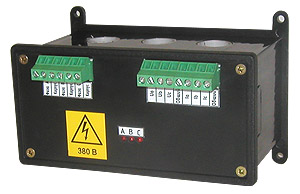

Блоки токовых трансформаторов БТТ-2, БТТ-2М
Блоки токовых трансформаторов БТТ-2, БТТ-2М предназначены:
- для передачи сигнала в виде переменного напряжения о значениях трёх рабочих
токов измерительным приборам в установках переменного тока частотой 50Гц с
номинальным напряжением до 0,66кВ включительно;
- для выдачи сигнала с трех трансформаторов напряжений значением 3В частотой
50Гц;
- для индикации наличия напряжений в фазах питающей сети.
В БТТ-2М применяется стабилизированное постоянное напряжение 24В, допустимый ток нагрузки не более 200мА.
1. Выходные параметры (канал измерения тока):
Коэффициент трансформации 1/900;
Сопротивление нагрузки, Ом, не более 200;
Класс точности 2,5
2. Параметры сигналов о значениях рабочих токов:
Диапазон измеряемых рабочих токов (Iраб), А 20…100;
Выходной сигнал о значении рабочего тока, В Iраб (А)х0,22.
3. Параметры сигналов с трансформаторов напряжений:
Входное напряжение, В 220+30%;
Выходное напряжение, В:
- в режиме холостого хода 4,3+0,3;
- при номинальной нагрузке 0,4А 3,0;
Частота, Гц 50+1;
Класс точности 5;
Степень защиты IP20;
Габаритные размеры, мм 144x72x100;
Рабочий диапазон температур от -40°С до +50°С;
Относительная влажность при температуре 25°С до 98%.
