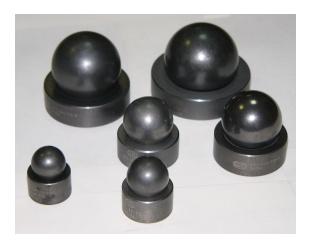

Клапанные пары
основные сведения:
Клапанные пары специального исполнения предназначены для
использования в насосах и клапанах при добыче нефти. Применение специального
материала - карбида вольфрама, с высоким удельным весом позволяет работать
насосу более производительно, особенно на тяжелых, вязких нефтях и при большом
газовом факторе. Применение данных клапанных пар экономически выгодно за счет
увеличения межремонтного периода, в ряде случаев и за счет дополнительно добытой
нефти.
Производство клапанных пар осуществляется из
карбида вольфрама, соответствующих стандартам API (American Petroleum Institute,
USA).
технические характеристики:
Таблица габаритных размеров клапанных пар
|
Обозначение по API |
Размеры, мм |
||
|
dш ±0,02 |
d |
D -0,13 |
|
|
V11-106 |
15,90 |
12,10 ±0,20 |
20,10 |
|
V11-125 |
19,10 |
14,80 ±0,20 |
23,30 |
|
V11-150 |
23,80 |
18,00 ±0,25 |
29,70 |
|
V11-175 |
28,60 |
21,30 ±0,25 |
35,30 |
|
V11-225 |
34,90 |
27,00 ±0,40 |
43,70 |
|
V11-250 |
42,90 |
32,70 ±0,40 |
51,10 |
|
V11-250-S |
37,80 |
32,70 ±0,40 |
51,10 |
|
V11-375 |
57,20 |
44,50 ±0,40 |
78,00 |
|
V11-375-S |
50,80 |
44,50 ±0,40 |
78,00 |
Таблица вариантов исполнения клапанных пар
|
Обозначение исполнения |
Материал исполнения |
|
SS |
Нержавеющая сталь |
|
ST |
Кобальтовый сплав - стеллит |
|
TC1 |
Карбидное исполнение - карбидвольврама |
Таблиза значений твердости клапанных пар, в зависимости от их исполнения
|
|
Вариант исполнения |
||
|
SS |
ST |
TC1 |
|
|
Седло |
52 - 561 |
52 - 561 |
882 |
|
Шарик |
58 - 651 |
58 - 611 |
902 |
1 - по шкале HRC
2 - по шкале HRA
Сделать заказ и запросить дополнительную информацию по Клапанные пары Вы можете здесь.
