Счетчики времени МИГ-10, МИГ-10И
Счетчик наработки времени МИГ-10 предназначен для учета времени работы любого потребителя электрического тока напряжением 220В 50Гц (двигатель, нагреватель и т.п.) и для подсчета числа включений изделия. Изготавливается в двух вариантах: панельном и щитовом.

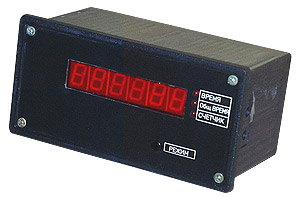

Счетчик МИГ-10 состоит из пластмассового корпуса, на передней панели которого располагаются органы управления и индикации. Для щитового варианта на переднюю панель, а для панельного - на заднюю, также выведен разъемы для подключения к нагрузке.
1. Счетчик может находиться в одном из трех режимов
индикации:
- индикация отработанного времени с последнего включения;
- индикация полного отработанного времени;
- индикация количества включений.
Для переключения режимов используется кнопка "РЕЖИМ". При этом в зависимости от режима загораются соответствующие им светодиоды.
2. Параметры электропитания:
напряжение питания, В 220 +10%-15%
частота, Гц 50+1
мощность, Вт не более 3
Дискретность счета, ч 0,1
Максимальное время счета, ч 99999,9
Максимальное число включений 999999
3. Основные конструктивные параметры:
габаритные размеры, мм, не более 144х72х100
масса, нетто не более, кг 0,3
4. Условия эксплуатации:
температура окружающей среды от -40°С до +50°С
относительная влажность воздуха при температуре +25°С до 98%
5. Обозначение блоков МИГ-10
МИГ-10 - Панельный вариант;
МИГ-10-1 - Щитовой вариант;
МИГ-10/И - Щитовой вариант. Аналогичен МИГ-10. Обеспечивает передачу данных об
интервалах и количестве включений по интерфейсу RS-485 по протоколу MODBUS.

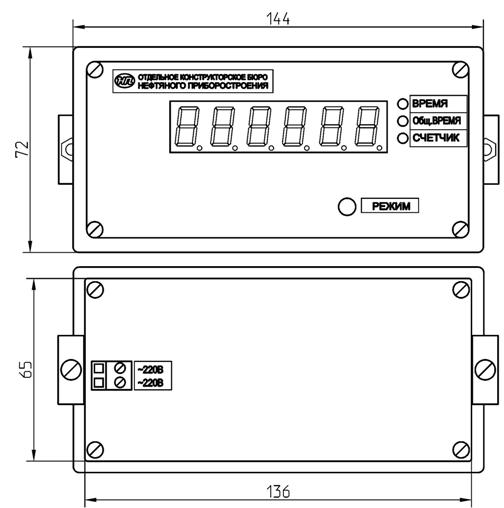

6. Габаритные и установочные размеры:
- счетчик в панельном исполнении
- счетчик в щитовом исполнении

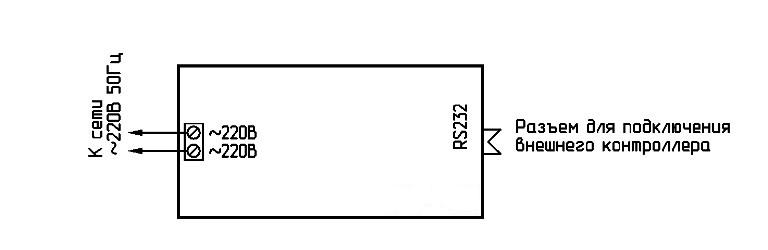

7. Схема подключения
Сделать заказ и запросить дополнительную информацию по МИГ-10, МИГ-10И Вы можете здесь.
