Фильтр скважинный регулируемый ФРНП-1УМ
Фильтр скважинный регулируемый (противопесочный) ФРНП-1УМ предназначен для предотвращения попадания механических примесей на прием глубинного насосного оборудования и защиты деталей насоса от отложений парафина.

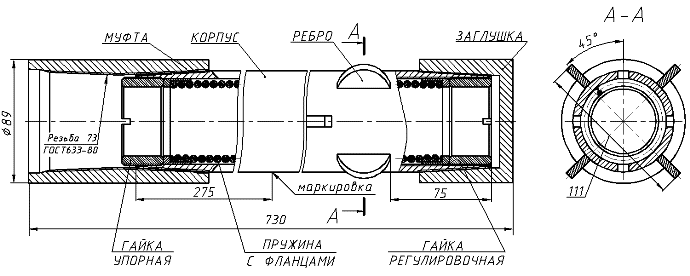

Фильтр состоит (рис.1) из корпуса с продольными пазами, внутри которого размещается пружина с фланцами, создающими лабиринтное уплотнение опорных витков. Для регулирования межвиткового зазора пружины используется гайка со стороны заглушки.
Рисунок 1
На корпусе выполнена резьба для присоединения муфты и заглушки. Ребра корпуса обеспечивают ориентацию фильтра в колонне НКТ и препятствуют накоплению отложений на корпусе фильтра при спуско-подъемных операциях.
Пружина имеет специальное коррозионно-стойкое исполнение.
Фильтр устанавливается перед всасывающим клапаном насоса.
РЕКОМЕНДУЕТСЯ для увеличения срока межремонтного периода устанавливать секцию из 3 (трех) фильтров.
Основные технические характеристики
|
Диаметр НКТ, мм |
73 |
|
Межвитковый зазор, мм |
0...1 |
|
Непостоянство межвиткового зазора пружины, мм, не более |
0,4 |
|
Габаритные размеры: длина, мм |
730 |
|
наружный диаметр, мм |
89 |
|
ширина по ребрам, мм |
111 |
|
Масса, кг, не более |
12 |
