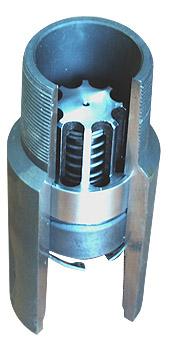

Клапан обратный шариковый рециркуляционный ШОК-73Р
Конструкция клапана обратного шарикового рециркуляционного ШОК-73Р позволяет монтировать клапанный механизм, как в прямом, так и в обратном направлении. В конструкции использована клапанная пара специального исполнения с повышенной коррозионной и износостойкостью, изготовленная из карбида вольфрама.
По заказу возможна комплектация клапана клапанной парой из стеллита.
За счет применения пружины нет ограничений по рабочему положению клапана. Механизм монтируется в корпусе клапана КО-73.
Возможное применение:
- для использования при добыче нефти погружными насосами. Он автоматически
предотвращает обратный поток жидкости и удерживает жидкость в колонне
насосно-компрессорных труб и нефтепроводе после остановки насоса;
- для совместной работы с винтовым забойным двигателем, для предотвращения
попадания остатков бурового раствора при спускоподъемных операциях;
- в системах ППД.
Технические характеристики исполнений клапана представлены в таблице:
|
Наименование параметра |
ШОК-73Р-175 |
ШОК-73Р-225 |
ШОК-73Р-230 |
|
Рабочее давление, кгс/см2 |
210 |
210 |
210 |
|
Номинальное проходное сечение, не менее, мм2 |
350 |
550 |
840 |
|
Пропускная способность, м3/сут |
500 |
800 |
1000 |
|
Присоединительные размеры: |
|
||
|
Габаритные размеры, мм: |
|
||
|
Масса, не более, кг |
5,5 |
||
Внимание! Клапан ШОК-73 является альтернативой клапана КО-73.
Возможна поставка, как клапан в сборе, так и ремонтного комплекта КО-73
Состав ремонтного комплекта КО-73:
- клапанная пара;
- обойма;
- клетка;
- пружина;
- втулки.
Сделать заказ и запросить дополнительную информацию по ШОК-73Р Вы можете здесь.
