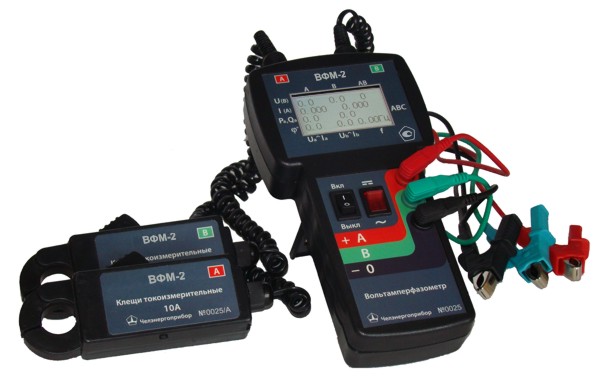

Вольтамперфазометр ВФМ-2

Назначение

Вольтамперфазометр ВФМ-2 предназначен для измерения действующего значения двух фазных и одного линейного напряжений и силы переменного тока с одновременным вычислением активной и реактивной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными напряжениями, между током и напряжением, а также для определения последовательности чередования фаз в трехфазных системах. Кроме того, прибор может производить измерения постоянных напряжения и тока с одновременным вычислением мощности.
Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладки фазочувствительных схем релейной защиты и др.
Прибор предназначен для применения на предприятиях электрических сетей, на электростанциях и подстанциях.

Отличительные особенности прибора

Измерение силы переменного тока в пределах 0...50 мА без разрыва цепи. При этом абсолютная погрешность не превышает 1 мА.
Измерение сдвига фаз между напряжением и током при токе менее 50 мА. Абсолютная погрешность при токе 50 мА не более 1 град, при токе 15 мА - не более 3 град.
На дисплей прибора выводятся одновременно все измеряемые параметры: два фазных и одно линейное напряжения, сила тока и частота сети, активная и реактивная мощности, а также порядок чередования фаз, углы сдвига фаз между напряжением и током, между напряжениями, а также косинус фи.
Малая масса (0,5 кг) и габариты.
Большой межповерочный интервал: 24 мес.

Технические характеристики

Диапазон измерения

действующего значения напряжения переменного тока, В 0...460.0
напряжения постоянного тока, В 0...500.0
действующего значения силы переменного тока, А 0...10.00
силы постоянного тока, А 0...10.00
угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град -180...+180
активной (реактивной) мощности, Вт (вар) 0...4000
частоты напряжения и силы переменного тока, Гц 45...65

Предел допускаемой относительной погрешности измерения:

напряжения постоянного тока, % +/- [0,5+0,05(Uк /Uи -1)]
действующего значения напряжения переменного тока, % +/- [0,5+0,05(Uк /Uи -1)]
действующего значения силы переменного тока, % +/- [1+0,05(Iк /Iи -1)]
частоты напряжения и силы переменного тока, % +/- 0,1

Предел допускаемой приведенной погрешности измерения угла сдвига фаз между напряжением и током (при напряжении более 50 В и силе тока более 30 мА), % +/- 1
Предельное значение напряжения, которое может быть показано на дисплее, не менее, В 600
Входное сопротивление каналов напряжения, MОм, не менее 1
Раскрытие магнитопровода токоизмерительных клещей, мм 9 +/- 0,5
Прибор определяет порядок чередования фаз в трехфазной системе
Питание от шести встроенных никель-металлогидридных аккумуляторов габарита АА
Максимальная потребляемая мощность, Вт, не более 0,3
Масса, кг, не более 0,5
Габариты, мм, не более 208х108х40

Прибор предназначен для эксплуатации в следующих условиях:

температура окружающей среды -20...+55 °С;
относительная влажность воздуха (без конденсации влаги), не более80 % при 25 °С;
атмосферное давление 84...106,7 кПа;

Индикация измеренных значений – на экране жидкокристаллического дисплея.

Комплект поставки

Измерительный прибор 1 шт.
Токовые клещи со шнуром для подключения 1 или 2 шт.
Щупы с проводами для измерения напряжения 3 шт.
Зажимы типа "крокодил" для щупов 3 шт.
Зарядное устройство для аккумуляторов 1 шт.
Руководство по эксплуатации и паспорт 1 шт.
Сумка для переноски прибора и принадлежностей 1 шт.

Прибор прошел государственные испытания в Уральском НИИ метрологии Ростехрегулирования с целью утверждения типа СИ. Зарегистрирован в госреестре средств измерений под номером 43493-09.
