Прибор контроля масляных выключателей ТМВ-2
Назначение
Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей (далее - выключателей). Прибор регистрирует следующие параметры:
-
Время включения и отключения выключателей.
-
Степень разновременности замыкания и размыкания контактов.
-
Величины линейных перемещений подвижных контактов выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии.
-
Скоростные характеристики выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).
Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.
Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.
Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

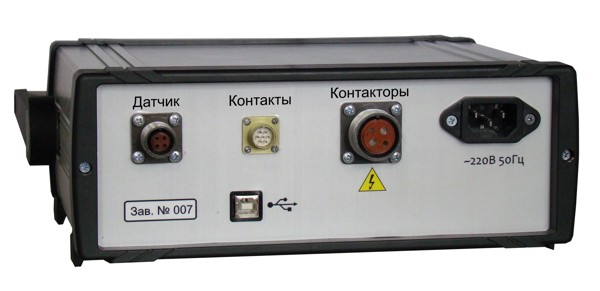

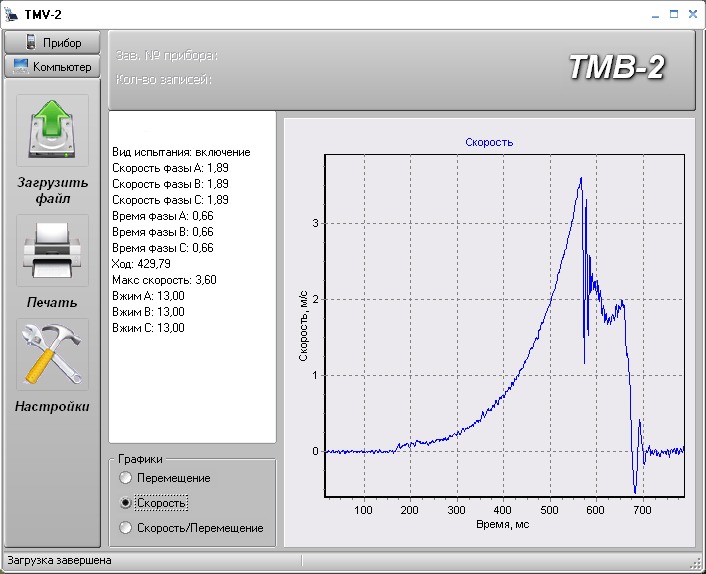

ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.
Прибор предназначен для эксплуатации в следующих условиях:
-
Температура окружающей среды -20...+50°C.
-
Относительная влажность воздуха, не более 90% при 30°C.
-
Атмосферное давление 84...106,7 кПа.
Технические характеристики
Прибор ТМВ-2 обладает следующими характеристиками:
-
Диапазон измерения временных параметров 0...2 с.
-
Диапазон измерения линейных перемещений 0...999 мм.
-
Диапазон измерения линейной скорости 0...10 м/с.
-
Предел допускаемой основной погрешности измерения временных параметров 0,3 %.
-
Предел допускаемой основной относительной погрешности измерения линейных перемещений 0.2%.
-
Максимальное количество одновременно регистрируемых контактных цепей 3.
-
Максимально допустимый ток по цепям управления контакторами 10 А.
-
Максимальное количество записей в энергонезависимой памяти 40.
-
Питание от сети переменного тока 220В, 50 Гц.
-
Масса без принадлежностей, не более 2 кг.
-
Габариты прибора 275х255х95 мм.

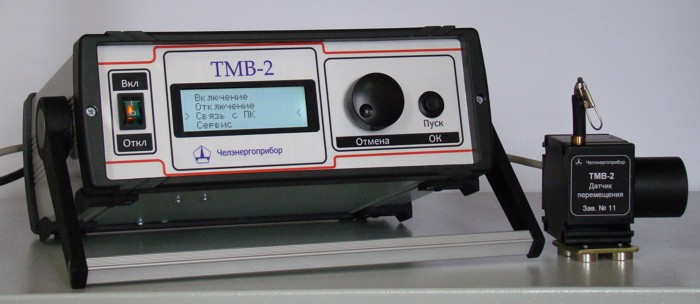

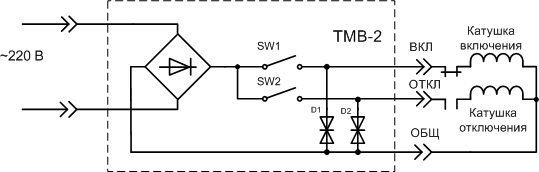

ТМВ-2 способен производить в автоматическом режиме следующие переключения выключателя: а) включить (ВКЛ); б) отключить (ОТКЛ).

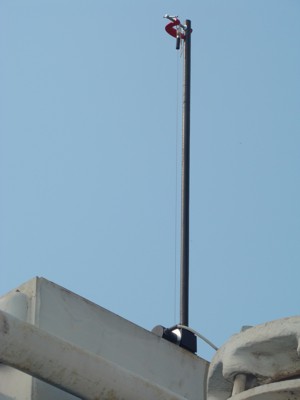

Датчик перемещения прибора ТМВ-2, установленный на
выключателе МКП-110
Прибор для измерения скоростных и временных
характеристик масляных выключателей ТМВ-2 сертифицирован
как средство измерения в органах Ростехрегулирования
(Госстандарта) и зарегистрирован в госреестре средств
измерений под номером 43818-10.
