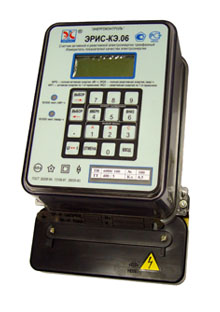

ЭРИС-КЭ.06 (Счетчик)
"Интеллектуальный" счетчик электроэнергии
(ИСЭ)
Счетчик активной и реактивной электроэнергии в двух направлениях класса точности 0,5.
Предназначен для одновременного учета активной и реактивной электроэнергии, протекающей в обоих направлениях, синхронной регистрации показателей качества электрической энергии (ПКЭ), регистрации аварийных и переходных режимов, а также управления другими автоматизированными подсистемами в темпе процесса в соответствии с заданными законами управления.
Регистрирует величину активной и реактивной энергии с классом точности 0,5S , прошедшей через контролируемый узел, с учетом направления протекания.
Фиксирует все основные показатели качества электроэнергии, установленные ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» (кроме фликера) в соответствии с требованиями данного ГОСТа, в том числе:
- отклонение частоты;
- отклонения напряжения;
- коэффициент искажения синусоидальности кривой напряжения;
- коэффициент n-й гармонической составляющей напряжения;
- коэффициент несимметрии напряжения по обратной последовательности;
- коэффициент несимметрии напряжения по нулевой последовательности;
- длительность провала напряжения;
- импульсное напряжение;
- коэффициент временного перенапряжения.
Первые шесть ПКЭ проверяются на их соответствие требованиям ГОСТ 13109-97 по следующему критерию - суммарная продолжительность времени выхода измеренных значений анализируемого показателя в течение установленного периода времени (24 ч.) за нормально и предельно допустимые пределы ( Т1 и Т2 ) не должна превышать установленных ГОСТом значений.
Остальные ПКЭ проверяются в соответствии с индивидуальными требованиями ГОСТа для каждого из этих показателей.
Дополнительно предусмотрены следующие функциональные возможности, выполняемые параллельно с учетом электроэнергии и регистрацией ПКЭ:
- режим «цифрового осциллографа», предназначенный для фиксации кривых мгновенных значений токов и напряжений на интервале до 50 периодов основной частоты 50 Гц при возникновении аварийных и переходных режимов в сети (в том числе и импульсов напряжения);
- регистрация графиков действующих значение напряжений за каждый период основной частоты на интервале до 60 секунд при возникновении провалов напряжения или перенапряжений;
- регистрация графиков минутных значений отклонения напряжения в сети на интервале 1 месяц.
По итогам каждого календарного месяца вычисляется интегральная величина скидки-надбавки к тарифу за ненормативную величину ПКЭ и стоимость потребленной электроэнергии, как с учетом зафиксированных ПКЭ, так и без ее учета. Энергонезависимая память позволяет хранить все результаты измерений и расчетов от 2-х месяцев до 2-х лет, в зависимости от степени подробности этих данных.
Предназначен для длительной стационарной установки. Выполнен в корпусе стандартного трехфазного счетчика. Схема подключения полностью совпадает с подключением стандартных 3-х фазных счетчиков.
Рассчитан на нормальную работу при температуре окружающей среды от – 30 0 С до + 40 0 С.
Предусмотрена стыковка с ПЭВМ или другими автоматизированными системами и установками. Для этого ИСЭ оборудован 2-мя независимыми каналами связи RS-485.
Для стыковки ИСЭ с ПЭВМ пользователь должен иметь плату RS – 485, разъем DB – 9F и кабель – витая пара 2-х или 4-х жильная пара – экранированный. В случае необходимости, данное оборудование может быть поставлено (за дополнительную плату).
Имеются 2 релейных выхода типа «сухой контакт» для управления внешними объектами автоматизации (выполнение функций УЗО, отключение от сети при недопустимых перенапряжениях, автоматическое отключение потребителя при превышении лимита потребляемой мощности и т.д.).
Содержит встроенный независимый источник питания, позволяющий прибору оставаться (функционировать) в рабочем состоянии до нескольких часов при исчезновении напряжения питания.
Максимальная простота построения АСКУЭ на основе использования данного ИСЭ. Отсутствие необходимости различного рода дополнительных устройств, типа УСПД, накопителей, дополнительных контроллеров и т.д. Одна выделенная линия, подключаемая «шлейфом» ко всем ИСЭ и далее непосредственно в центральный компьютер, обеспечивает связь и построение АСКУЭ для РП или ЦП практически любой реально существующей размерности.
Возможность одновременного и независимого использования (получения информации) одной АСКУЭ двумя независимыми пользователями, например, потребителем и продавцом электроэнергии.
Отсутствие ограничения на количество ступеней тарифов на электроэнергию в течение суток. Можно задавать отдельный тариф для каждого получаса в течение суток.
АСКУЭ контролирует не только величины отпущенной или потребленной электроэнергии, но и заданные режимные параметры в течение суток, например, реальные графики регулирования напряжений, показатели качества электроэнергии и т.д.
При работе в составе АСКУЭ прибор может по запросу, в режиме «реального времени», выдавать текущие значения токов нулевой последовательности в контролируемой линии, что очень важно для быстрейшего нахождения участков сети с однофазными КЗ, по текущим значениям токов и напряжений позволяет контролировать отключение линий и секций шин, на которых установлен данный ИСЭ и т.д.
Разработано сервисное программное обеспечение на ПЭВМ
для отображения в удобном виде результатов измерений и
их анализа, а также для задания уставок и настроек
самого счетчика.
