ЭРИС-ПКИ.01 Прибор контроля изоляции сети постоянного тока
Прибор контроля изоляции ЭРИС – ПКИ.01 предназначен для локализации участка с поврежденной изоляцией кабеля (КЗ, частичное нарушение изоляции) в сетях постоянного тока (СПТ) систем релейной защиты и автоматики электрических станций и подстанций без их предварительного отключения (в работающей сети). Конструктивно прибор выполнен в виде двух блоков, один из которых представляет собой генератор опорного напряжения (ГЕНЕРАТОР), который подключается к заземляющей клемме и одной из шин СПТ. Второй является измерителем проводимости сети (ИНДИКАТОР) и служит для непосредственной локализации участка повреждения изоляции кабеля СПТ.
ГЕНЕРАТОР опорного напряжения имеет следующие характеристики:
— частота выходного напряжения (16 ± 0,5) Гц;
— выходное напряжение 7 ÷ 23 В (эфф.);
— выходное сопротивление 240 Ом;
— питание от сети переменного тока 220 В (ГОСТ 13109-97);
— потребляемая мощность не более 8 Вт;
— габариты (без сетевого кабеля и выходных клемм с подключёнными к ним кабелями: 170 (Д) × 120 (Ш) × 55 (В).
Блок ИНДИКАТОР имеет следующие характеристики:
— диапазон измеряемых токов 10 мкА ÷ 20 мА;
— питание от встроенного аккумулятора (подзарядка аккумулятора осуществля- ется от сетевого адаптера с выходным напряжением 12 В и максимальным током нагрузки более 0,4 А);
— время непрерывной работы от полностью заряженного аккумулятора до следующей подзарядки — не менее 8 часов;
— габариты корпуса блока индикации (без учета выступающих разъемов, кабелей и отдельных элементов) составляют: 170 (Д) × 120 (Ш) × 55 (В).

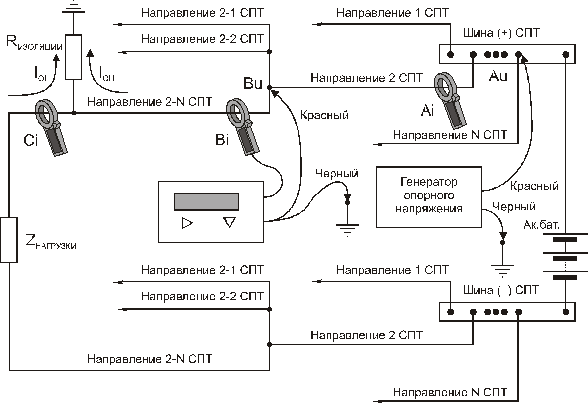

Схема поиска участка СПТ с повреждённой изоляцией
ИНДИКАТОР
снабжен двумя щупами для измерения опорного
напряжения вблизи проверяемого участка и токовыми
клещами (со встроенным предварительным усилителем) для
измерения протекающего по проверяемому участку кабеля
тока от ГЕНЕРАТОРА опорного напряжения. В результате
измерения двух данных параметров прибор вычисляет и
отображает на жидкокристаллическом дисплее активную и
реактивную составляющие проводимости цепи в точке замера
(или величину протекающего тока от генератора опорного
напряжения в случае короткого замыкания). Анализ
результатов измерений в соседних точках проверяемого
участка кабеля позволяет судить о наличии или отсутствии
повреждений изоляции на данном участке СПТ.
