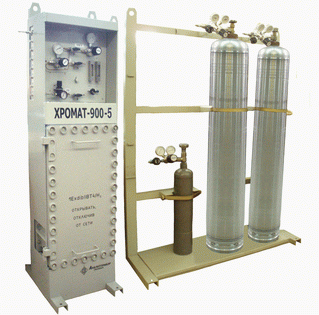

Промышленный хроматограф газовый ХРОМАТ-900-5
Предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1-С5 и С6+вышие, содержащихся в ГГП (газ горючий природный) и вычисления, на основе компонентного состава, теплоты сгорания, плотности и числа Воббе.
Область применения: газовые магистрали газотранспортных, газораспределительных, газопотребляющих и газоперерабатывающих рганизаций, в том числе при коммерческих расчетах между хозяйствующими объектами.
Тип хроматографа - стационарный
Режим работы - непрерывный
Режим измерения - циклический
Тип используемых детекторов:
- ДТП (детектор по теплопроводности).
Состав хроматографа:
- блок аналитический (БА);
- блок подготовки газов (БПГ);
- блок баллонный (ББ).
Основные технические характеристики
|
Характеристики |
Значение |
Примечание |
|
Количество каналов отбора пробы |
1 |
|
|
Диапазон температуры окружающей среды, °С |
от -1 до 50 |
|
|
Газ-носитель |
гелий газообразный |
до 30 мл/мин |
|
Расход анализируемого газа, мл/мин, не более |
50 |
|
|
Питание, В |
220+22-33 |
|
|
Степень защиты |
IP54 |
|
|
Потребляемая мощность, ВА, не более - в режиме прогрева - в номинальном режиме |
100 50 |
|
|
Максимальное число детекторов |
2 |
|
|
Время выхода на режим, мин, не более |
120 |
|
|
Габаритные размеры, мм, не более |
1600х500х500 |
|
|
Масса (без ББ), кг, не более |
200 |
|
|
Длинна линий связи по информационным каналам, м: - при соединении по интерфейсу RS485 - при сети Ethernet по электрическому кабелю - при соединении по интерфейсу RS232 |
1000 80 12 |
|
|
Маркировка по взрывозащите |
1Exd[ib]IIBT4X |
|
Хроматограф осуществляет обработку аналитической информации, расчет физико-химических показателей качества ГГП и передачу в информационную сеть данных о результатах измерений, расчетов и служебной информации.
Хроматограф сохраняет в энергонезависимой памяти результаты измерений и градуировок за последние 35 суток, а также результаты расчетов физико-химических показателей ГГП.
В комплект поставки хроматографа входит ПО обработки хроматографической информации для ПК.
Для оперативного контроля и установки режимов работы непосредственно по месту монтажа хроматогафа во взрывоопасной зоне служит пульт контроля, входящий в состав хроматографа, имеющий взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6X.
Достоинства:
-
Взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть
-
Наличие Пульта контроля, обеспечивающего оперативный контроль и установку режимов работы непосредственно по месту монтажа хроматографа и имеющего взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6
-
Автоматическая градуировка хроматографа
-
Возможность работы в полевых условиях, при установке в термостатированный шкаф (поставляется по отдельному заказу)
-
Осуществление связи между хроматографом и ПЭВМ до 1000 метров
-
Возможность сохранения в энергонезависимой памяти информации о результатах измерений и автоматических градуировках за последние 35 суток
Входящее в комплект хроматографа ПО для ПК позволяет:
- обрабатывать и представлять в наглядной форме измерительную и служебную информацию;
- устанавливать и контролировать параметры и режимы работы хроматографа;
- формировать архив хроматограмм в виде файлов *.htg с именем, содержащим дату и время создания, а также статус режима (градуировка - измерение);
- отображать на экране монитора ПК график текущей или архивной хроматограммы и таблицу с параметрами пиков по двум каналам детекторов;
- просматривать и переписывать на HD-диск ПК архив результатов измерений за последние 35 суток, хранящийся в хроматографе в виде хроматограмм, таблиц пиков и рассчитанных физико-химических показателей ГГП;
- формировать на HD-диске ПК и просматривать файл “Архив анализов” с содержанием среднесуточных значений молярных долей компонентов и физико-химических показателей ГГП;
- формировать на HD-диске ПК и просматривать файл “Архив анализов” с содержанием средних значений градуировочных коэффициентов и их размаха, определяемых при каждой периодической градуировке в соответствии с ГОСТ 31371.7-2008, для построения контрольных карт по ГОСТ 31371.1;
- формировать на HD-диске ПК и просматривать файл “Архив градуировок” с содержанием даты контрольного анализа, паспортных данных контрольной газовой смеси (значения молярных долей компонентов), значений измеренных молярных долей компонентов контрольной газовой смеси с расчетом неопределенности результата измерений, расхождения между измеренным и паспортным значением молярной доли для построения контрольных карт по ГОСТ 31371.1;
- формировать и распечатывать отчет о считываемых из архива результатах измерения в виде выбранной хроматограммы, таблицы пиков, физико-химических показателей и режимов инструмента;
- формировать и распечатывать отчет о считываемых из архива результатах измерения и расчетов физико-химических показателей ГГП в стандартной форме.
Комплект поставки
Хроматограф газовый промышленный “Хромат-900-5”, ведомость ЗИП, комплект ЗИП, техническая документация, CD-диск, пульт контроля, баллон с ГСО-ПГС, устройство отбора пробы из газовой магистрали высокого давления, преобразователь интерфейсов, блок разделительный искробезопасный.
По отдельному заказу поставляется:
- термостатированый шкаф;
- ПК;
- источники бесперебойного питания;
- баллоны с газом-носителем и вспомогательным газом;
- баллоны с ГСО-ПГС (поверочный комплект);
- баллоны с контрольной газовой смесью.
Сделать заказ и запросить дополнительную информацию по ХРОМАТ-900-5 Вы можете здесь.
