ИПК-1

Испытательно-прожигающий комплекс ИПК-1

Испытательно-прожигающий комплекс ИПК-1 предназначен дли испытаний силовых кабельных линий от 0,4 до 10 кВ постоянным напряжением до 60 кВ и прожига поврежденной изоляции кабелей в диапазоне от 60 кВ до 0.

ИПК-1 может использоваться:


• в составе передвижной электротехнической лаборатории ЛК-10;

• как автономный комплекс приборов (в том числе, смонтированный на самоходном шасси).

Испытательно-прожигающий комплекс ИПК-1 состоит из малогабаритного прожигающего устройства МПУ-3 «Феникс», аппарата испытаний и прожига диэлектриков АИД-60П «Вулкан-M» и диодной линейки ДЛ-1 (вес ДЛ-1 14 кг, общий вес комплекса 99 кг). МПУ-3 «Феникс» и АИД-60П «Вулкан-M» скоммутированы через диодную линейку таким образом, что обеспечивают возможность проведения непрерывного бесступенчатого прожига поврежденной изоляции в диапазоне от 60 кВ до 0.
Назначение:

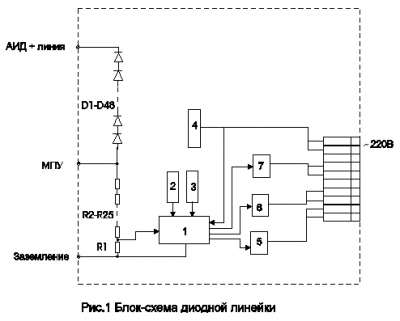

Линейка диодная высоковольтная (далее линейка) предназначена для объединения высоковольтных источников 20 кВ (МПУ) и 60 кВ (АИД) с целью получения стабильного горения электрической дуги в диапазоне напряжений от максимального (60 кВ) до минимального (остаточное напряжение на металлическом контакте) при прожигании дефектного электрического кабеля. Линейка может использоваться как в составе электротехнической лаборатории, так и в виде отдельного устройства.
