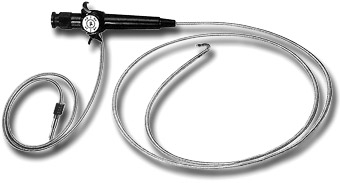

ГИБКИЕ ЭНДОСКОПЫ АРТ 2, АРТ 4
| Гибкие эндоскопы типа АРТ 2 |
| Модель |
Диаметр |
Рабочая длина |
Управление дистальным
концом |
Угол поля зрения |
| АРТ2-2-70 |
2,4 мм |
700 мм |
±120° |
40° |
| АРТ2-2-100 |
2,4 мм |
700 мм |
±120° |
40° |
| АРТ2-2-130 |
2,4 мм |
700 мм |
±120° |
40° |
| АРТ2-3-65 |
3,5 мм |
650 мм |
±120° |
50° |
| АРТ2-3-100 |
3,5 мм |
1000 мм |
±120° |
50° |
| АРТ2-3-130 |
3,5 мм |
1300 мм |
±120° |
50° |
| АРТ2-3-150 |
3,5 мм |
1500 мм |
±120° |
50° |
| АРТ2-3-200 |
3,5 мм |
2000 мм |
±120° |
50° |
| АРТ2-4-100 |
4 мм |
1000 мм |
±120° |
50° |
| АРТ2-4-130 |
4 мм |
1300 мм |
±120° |
50° |
| АРТ2-4-150 |
4 мм |
1500 мм |
±120° |
50° |
| АРТ2-4-200 |
4 мм |
2000 мм |
±120° |
50° |
| АРТ2-6-100 |
6 мм |
1000 мм |
±120° |
60° |
| АРТ2-6-150 |
6 мм |
1500 мм |
±120° |
60° |
| АРТ2-6-200 |
6 мм |
2000 мм |
±120° |
60° |
| АРТ2-6-270 |
6 мм |
2700 мм |
±120° |
60° |
|
|
| Гибкие эндоскопы типа АРТ 4 |
| Модель |
Диаметр |
Рабочая длина |
Управление дистальным
концом |
Угол поля зрения |
| АРТ4-6-100 |
6 мм |
1000 мм |
±130°/±100° |
55° |
| АРТ4-6-150 |
6 мм |
1500 мм |
±130°/±100° |
55° |
| АРТ4-6-200 |
6 мм |
2000 мм |
±130°/±100° |
55° |
| АРТ4-6-270 |
6 мм |
2700 мм |
±130°/±100° |
55° |
| АРТ4-8-100 |
8 мм |
1000 мм |
±130°/±100° |
55° (70°) |
| АРТ4-8-150 |
8 мм |
1500 мм |
±130°/±100° |
55° (70°) |
| АРТ4-8-200 |
8 мм |
2000 мм |
±130°/±100° |
55° (70°) |
| АРТ4-8-270 |
8 мм |
2700 мм |
±130°/±100° |
55° (70°) |
| АРТ4-8-450 |
8 мм |
4500 мм |
±90°/±90° |
55° |
| АРТ4-8-600 |
8 мм |
6000 мм |
±90°/±90° |
55° |
| АРТ4-10-600 |
10 мм |
6000 мм |
±90°/±90° |
55° |
|
|
| Общие технические параметры гибких эндоскопов |
Угол направления наблюдения
- с боковой насадкой |
0°
90° |
Минимальный радиус изгиба, (для 8 мм энд.) |
45 мм |
| Диапазон рабочих расстояний |
5 мм - беск. |
Диоптрийная настройка |
±5 дп. |
| Разрешающая способность на расстоянии 15 мм |
5 лин/мм |
Масса эндоскопа, не более |
0,5 кг |
| Условия эксплуатации |
| Рабочая часть (герметичное исполнение) |
Корпус и осветительный кабель
(брызгозащищенное исполнение) |
| Рабочая температура воздуха |
-10°...+80°С |
|
| Рабочая температура воды |
0°...+30°С |
|
| Рабочая температура воздуха |
-10°...+50°С |
|
|
|
|

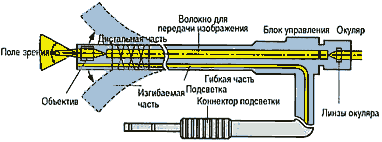

Гибкие эндоскопы состоят из
- рабочей части, включающей в себя управляемую дистальную и
гибкую части, внутри которых проходят оптоволоконные жгуты
(регулярный для передачи изображения и нерегулярный для
подсветки), а также тяги для управления дистальной частью;
- блока управления с рукоятками для отклонения и фиксации
дистальной части;
- окуляра с диоптрийной подвижкой для наводки на резкость;
- световодного кабеля с коннектором для подключения к
осветителю.
Рабочая часть гибких эндоскопов защищена от попадания влаги
маслобензостойкой пластиковой оболочкой, а от механических
повреждений - оплеткой из металлической проволоки. |
|
