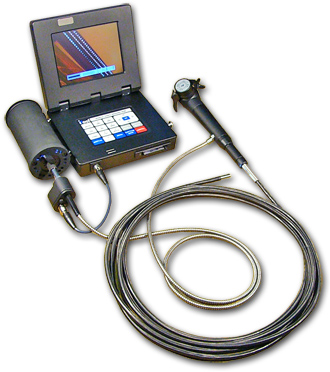

ВИДЕОЭНДОСКОПЫ ВД
| Видеоэндоскопы типа ВД |
| Модель |
Диаметр |
Рабочая длина |
Управление дистальным
концом |
Угол поля зрения |
| ВД24-100 |
4 мм |
1 000 мм |
±120° |
58°, 90° |
| ВД24-150 |
4 мм |
1 500 мм |
±120° |
58°, 90° |
| ВД24-200 |
4 мм |
2 000 мм |
±120° |
58°, 90° |
| ВД24-300 |
4 мм |
3 000 мм |
±120° |
58°, 90° |
| ВД46-100 |
6 мм |
1 000 мм |
±130°/±100° |
58°, 90° |
| ВД46-150 |
6 мм |
1 500 мм |
±130°/±100° |
58°, 90° |
| ВД46-200 |
6 мм |
2 000 мм |
±130°/±100° |
58°, 90° |
| ВД46-300 |
6 мм |
3 000 мм |
±130°/±100° |
58°, 90° |
| ВД46-500 |
6 мм |
5 000 мм |
±130°/±100° |
58°, 90° |
| ВД46-700 |
6 мм |
7 000 мм |
±130°/±100° |
58°, 90° |
| ВД08-100 |
8 мм |
1 000 мм |
--- |
58°, 90° |
| ВД28-100 |
8 мм |
1 000 мм |
±180° |
58°, 90° |
| ВД48-100 |
8 мм |
1 000 мм |
±130°/±100° |
58°, 90° |
| ВД48-150 |
8 мм |
1 500 мм |
±130°/±100° |
58°, 90° |
| ВД48-200 |
8 мм |
2 000 мм |
±130°/±100° |
58°, 90° |
| ВД48-300 |
8 мм |
3 000 мм |
±130°/±100° |
58°, 90° |
| ВД48-500 |
8 мм |
5 000 мм |
±130°/±100° |
58°, 90° |
| ВД48-700 |
8 мм |
7 000 мм |
±130°/±100° |
58°, 90° |
| ВД48-1000 |
8 мм |
10 000 мм |
±130°/±100° |
58°, 90° |
| ВД48-1500 |
8 мм |
15 000 мм |
±130°/±100° |
58°, 90° |
| Стандарт видеосигнала |
NTSC |
| Разрешающая способность |
640 х 480 |
| Масса видеоэндоскопа |
1,0 кг |
|
|
| Параметры видеорегистратора |
| Выходы |
аналоговый Video Out; цифровой USB |
Потребляемая мощность |
52 Вт (без осетителя - 10 Вт) |
| Память |
Compact Flash или SD |
Размеры LCD экрана |
6,4" (131 х 97 мм) |
| Питание |
100 - 240 В, 50 Гц; аккумулятор 12 В |
Габаритные размеры |
293 х 187 х 70 мм |
| Время работы от аккумулятора |
1 час ( без осветителя - 4 часа) |
Масса |
2,7 кг |
|
| В основной комплект поставки входят: |
| видеоэндоскоп; два сменных объектива с различными
фокусными расстояниями; насадка бокового обзора; карта памяти;
видеорегистратор с ЖК-монитором и осветителем; адаптер переменного тока;
аккумулятор с зарядным устройством; программа для передачи
видеоизображений на компьютер; кейс с укладкой |
| Условия эксплуатации |
| Рабочая часть (герметичное исполнение) |
Корпус и осветительный кабель
(брызгозащищенное исполнение) |
| Рабочая температура воздуха |
-10°...+80°С |
|
| Рабочая температура воды |
0°...+40°С |
|
| Рабочая температура воздуха |
-10°...+50°С |
|
|
|
|
В техническом видеоэндоскопе изображение через объектив
передается на ПЗС-матрицу, которая преобразует оптический сигнал
в электрический.Этот сигнал передается по кабелю внутри рабочей
части видеоскопа на блок преобразования сигнала и оттуда на
видеомонитор или в компьютер.
Видеоэндоскопы могут использоваться для исследования удаленных
до 10 м зон и позволяют получить высококачественное цветное
телевизионное изображение в широком диапазоне освещенностей.
Демонстрация изображения на телевизионном экране в реальном
масштабе времени дает возможность следить за процессом осмотра
одновременно нескольким наблюдателям. При этом изображение может
быть записано в память компьютера или на видеомагнитофон.
Видеоэндоскоп позволяет зафиксировать изображения
рассматриваемого объекта во внутренней памяти блока обработки
видеосигнала и выводить их в произвольной последовательности на
экран монитора. Внутренняя память разбита на 8 страниц, каждая
из которых может быть разделена на 4 одинаковых зоны для
хранения отдельных изображений. Зафиксированные в памяти блока
обработки видеосигнала изображения можно в любое время
переписать в компьютер. |
|
Сделать заказ и запросить дополнительную информацию по ВД Вы можете
здесь.
