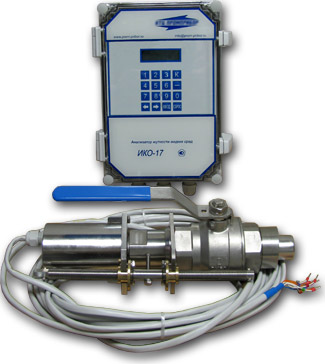

МУТНОМЕР ИКО-17
| НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ |
| Мутномер (анализатор мутности жидких сред) ИКО-17 предназначен для
непрерывного измерения мутности технических и сточных вод, а также для
контроля других жидкостей по параметру мутности. Мутномер может быть
использован в качестве измерителя концентрации взвешенных частиц в
жидкостях после предварительной градуировки непосредственно на месте
эксплуатации. Область применения: предприятия пищевой, химической,целлюлозно-бумажной промышленности, водные хозяйства, комплексный экологический мониторинг водных сред. |
| ПРИНЦИП ДЕЙСТВИЯ |
| Принцип действия мутномера ИКО-17 основан на измерении величины
диффузного отражения взвешенными в жидкости частицами оптического
излучения ИК-диапазона. ИК-излучение от полупроводникового светодиода направляется через кварцевое окно в поток исследуемой жидкости. Отраженное взвешенными частицами излучение частично возвращается через то же окно в датчик и попадает на фотоприемник.После усиления и аналого-цифрового преобразования сигнал с фотоприемника подается на микропроцессор, расположенный в электронном блоке. Микропроцессор обрабатывает полученный сигнал и выдает рассчитанное значение мутности на дисплей и токовый выход. |
| СПОСОБ УСТАНОВКИ |
| Оптический датчик прибора ИКО-17 устанавливается непосредственно на трубопровод при помощи шарового крана,входящего в комплект поставки. Шаровой кран вваривается в трубопровод перед монтажом прибора. В комплект прибора также входит съемник, позволяющий устанавливать и извлекать датчик из трубопровода, находящегося под давлением до 10 атм. без остановки технологического процесса. Электронный блок размещается на расстоянии до 10 метров от оптического датчика. |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Диапазон измерений по шкале формазиновой суспензии | 100 - 4000 ЕМФ |
| Диапазон измерений с зеркальной насадкой по шкале формазиновой суспензии | 0 - 200 ЕМФ |
| Максимальная абсолютная погрешность измерения | ± 4 ЕМФ |
| Диапазон измерений концентрации целлюлозной и древесной массы | 0,5 - 7 % |
| Диапазон измерений концентрации целлюлозной и древесной массы с зеркальной насадкой | 0 - 1 % |
| Максимальная абсолютная погрешность измерения | ± 0,05 % |
| Постоянная времени прибора (устанавливается программно) | 3 - 999 сек |
| Вывод информации: - цифровой дисплей - токовый выход |
4-20 mA (0-20 mA; 0-5 mA) |
| Габаритные размеры: - оптического датчика - оптического датчика с зеркальной насадкой - измерительного блока - шарового крана - длина соединительного кабеля |
100 х 83 х 390 мм 100 х 83 х 430 мм 350 х 240 х 140 мм 310 х 140 х 100 мм 10 м |
| Масса, не более: - оптического датчика - измерительного блока - шарового крана |
3 кг 2,5 кг 4,3 кг |
| Степень защиты измерительного блока | IP-67 |
| Допустимые параметры окружающей среды: - влажность - температура |
до 95% при 20°C +5 ... +50°С |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | не более 20 ВА |
| В комплект поставки прибора входят: оптический датчик;измерительный блок; шаровой кран ДУ-36; сигнальный кабель; съемник датчика. |

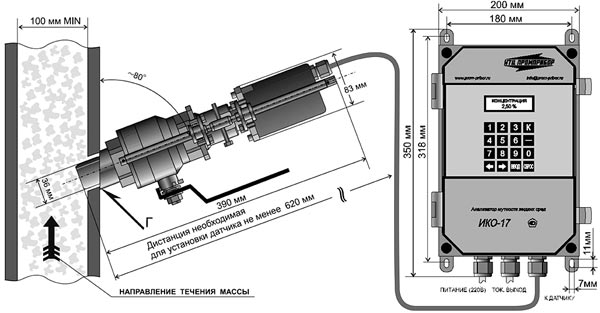

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ |
 |
