РЕФРАКТОМЕТР ПР-1М
| НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ |
| Промышленный рефрактометр ПР-1М предназначен для непрерывного
измерения концентрации растворов различных жидкостей в промышленных
технологических процессах. Рефрактометр может применяться в пищевой,
целлюлозно-бумажной, химической, нефтехимической и других отраслях
промышленности. Прибор может быть откалиброван на измерение концентрации
широкого круга веществ как по заказу, так и непосредственно на
производстве. Принцип действия исключает влияние цвета раствора,
пузырьков воздуха, твердых частиц. Конструктивно рефрактометр ПР-1М выполнен в виде единого модуля. Погружаемый узел изготовлен из нержавеющей стали. Оптическая призма изготовлена из лейкосапфира. Габаритно-установочные размеры погружаемого узла и присоединительного фланца могут быть согласованы с заказчиком. |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Рабочий диапазон показателя преломления среды | 1,320 - 1,540 |
| Рабочие пределы измерения концентрации | 0 - 100 % |
| Диапазон измерения концентрации в рабочих пределах | 40 % |
| Погрешность измерения показателя преломления | ± 0,0002 |
| Погрешность измерения концентрации | ± 0,1 % |
| Температурная компенсация | автоматическая |
| Допустимые пределы изменения температуры контролируемого раствора | 0 - 140°С |
| Погрешность измерения рабочей температуры, не хуже | ± 1°С |
| Максимальное давление среды | 20 бар |
| Выходные сигналы: аналоговые (концентрация, температура) цифровые (по заказу) |
4 - 20 mA RS232/RS485 |
| Степень защиты корпуса |
IP66 (Nema 4X) |
| Индикатор | 2-х строчный ЖК с подсветкой |
| Габаритные размеры (с плоским фланцем) | 195х195х339 мм |
| Масса, не более | 8.5 кг |
| Питание | 220 В, 50 Гц |

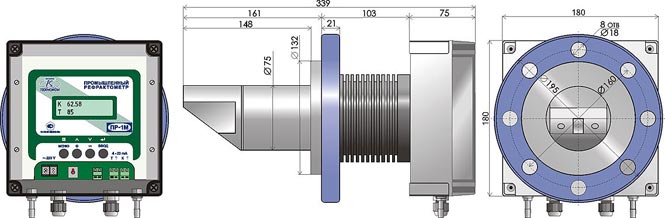

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||
|
||
| ПРИМЕРЫ МОНТАЖА | ||
 |
 |
 |
|
В трубе большого диаметра |
В трубе среднего диаметра |
В трубе малого диаметра |
