Линия задержки ЛЗТ- 3
СРЕДСТВО ИЗМЕРЕНИЯ
Класс: измерители высоты нижней границы облачности

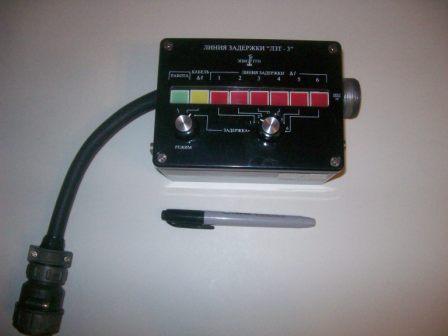

Прибор: Линия задержки ЛЗТ-3
Диапазон: нс………..от 100 до 16000
НАЗНАЧЕНИЕ: Линии задержки ЛЗТ-3 предназначены для поверки измерителей высоты
нижней границы облаков
( ДВО-2, ДВО-2М, ДВО-2МК, ИВО-1М, ИВО-2, РВО-2, РВО-2М, РВО-3). В отличии от
моделей ЛЗТ, ЛЗТ-1 и ЛЗТ-2 линия
задержки ЛЗТ-3 может быть для удобства эксплуатации постоянно подключена к
измерителю высоты нижней границы облаков,
что позволяет в режиме непрерывных измерений быстро проводить контроль
функциони-рования измерителя ВНГО без соединения и
отсоединения кабелей. При постоянно подсоединен- ной ЛЗТ-3, вносимая
дополнительная погрешность измерений не превышает 1м.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Метеорологические характеристики ЛЗТ-3 приведены в таблице.
|
Положение переключателей «РЕЖИМ» ЗАДЕРЖКА ЛЗТ-3 |
Ожидаемое время задержки ЛЗТ-3 импульсного сигнала, нс |
Предел допускаемой основной абсолютной погрешности определения времени задержки, нс |
|
|
РЕЖИМ |
ЗАДЕРЖКА |
||
| 1 | 2 | 3 | 4 |
| ?L | Любое | 100±20% | ±12 |
| Задержка | 1 | 200±20% | ±18 |
| Задержка | 2 | 400±20% | ±24 |
| Задержка | 3 | 800±20% | ±37 |
| Задержка | 4 | 3000±20% | ±92 |
| Задержка | 5 | 10000±20% | ±133 |
| Задержка | 6 | 16000±20% | ±325 |
Питание ЛЗТ-3 осуществляется от сети переменного тока напряжением (220) В
частотой (50±1) Гц;
(~220В подается от измерителя нижней границы облаков на разъем ПРИЕМНИК);
Мощность, потребляемая ЛЗТ-3 от сети переменного тока, не более, 6ВА.
При совместной работе ЛЗТ-3 и измерителя ВГНО, вносимая погрешность ЛЗт-3 не
превышает 10 нс.
Габаритные размеры, не более, 220 х 115 х 95 мм. Масса, не более, 1,5кг. ЛЗТ-3
эксплуатируется в помещениях в диапазоне температур от 5
до 40 оС и относительной влажности до 95% при температуре воздуха 30 оС. Средняя
наработка на отказ не менее 10000 ч.
Полный установленный срок службы ЛЗТ, не менее 10 лет. Среднее время
восстановления- 3 часа.
