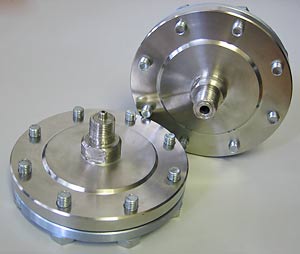

Разделитель мембранный РМ 5319
Назначение
Предназначен для предохранения внутренней полости
чувствительных элементов измерительных устройств
(манометров и преобразователей давления) от
попадания в нее агрессивных сред (горячих, не
кристаллизующихся, не несущих взвешенные твердые
частицы).
При необходимости сторона мембраны
разделителя,соприкасающаяся с агрессивной измеряемой
средой, может быть защищена фторопластом.
Разделители могут соединяться с измерительным
устройством непосредственно или через соединительный
рукав.
Основные технические характеристики
Разделители выпускаются по ТУ 25-05.2343-78
Основные параметры разделителей указаны в таблице,
|
Модель разделителя |
Верхние пределы измерений измерительных устройств, комплектуемых разделителя- ми, МПа (кгс/см2) |
Объемы,заполняемые разделительной жидко- стьстью измерительных уст- ройств, комплектуемых разделителями, см3 |
|
5319 |
0,025-2,5 (0,25 -25) |
40 |
Масса разделителей не более 3 кг - для моделей
5319
Дополнительные параметры
Разделители предназначены для работы в условиях,
нормируемых для вида климатического исполнения У3
иТ3 по ГОСТ 15150-69, но при температуре окружающего
воздуха от - 30 до +60 С. Температура измеряемой
среды на входе разделителя должна быть в пределах от
-40 до +170 С.
Разделитель с измерительным устройством
функционирует при температурах ,указанных в
техническом описании измерительного устройства.
Заполнение комплекса производится разделительной
жидкостью ПЭС-2 ГОСТ 13044-77, ПМС-6 или ПМС-50 ГОСТ
13032-77.
Материалы деталей разделителей, контактирующих с
измеряемой средой сталь 12Х18Н10Т(ГОСТ
5632-72)-корпус, сталь36НХТЮ (гост
10994-74)-мембрана.
