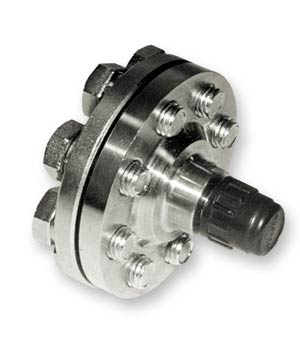

Разделитель мембранный РМ 5321
Назначение
Разделители предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (манометров и преобразователей давления) от попадания в нее сред - агрессивных, горячих, не кристаллизующихся, не несущих взвешенные твердые частицы.
При необходимости, сторона мембраны разделителя,
соприкасающаяся с агрессивной измеряемой средой,
может быть защищена фторопластом.
Разделители могут соединяться с измерительным
устройством непосредственно или через соединительный
рукав.
Основные технические характеристики
Разделители выпускаются по ТУ 25-05.2343-78
Основные параметры разделителей указаны в таблице,
|
Модель разделителя |
Верхние пределы измерений измерительных устройств, комплектуемых разделителя- ми, МПа (кгс/см2) |
Объемы,заполняемые разделительной жидко- стьстью измерительных уст- ройств, комплектуемых разделителями, см3 |
|
5321 |
4-60 (40-600) |
20 |
Масса разделителя не более 2,2 кг – для модели 5321
Дополнительные параметры
Разделители предназначены для работы в условиях,
нормируемых для вида климатического исполнения У3
иТ3 по ГОСТ 15150-69, но при температуре окружающего
воздуха от - 30 до +60 С. Температура измеряемой
среды на входе разделителя должна быть в пределах от
-40 до +170 С.
Разделитель с измерительным устройством
функционирует при температурах , указанных в
техническом описании измерительного устройства.
Заполнение комплекса производится разделительной
жидкостью ПЭС-2 ГОСТ 13044-77, ПМС-6 или ПМС-50 ГОСТ
13032-77.
Материалы деталей разделителей, контактирующих с
измеряемой средой сталь 12Х18Н10Т(ГОСТ 5632-72) -
корпус сталь36НХТЮ (гост 10994-74)-мембрана.
