КПМ-3 создан для удобства при эксплуатации приборов измерения давления и имеет полезные функции крайне необходимые для правильной и надежной работы на объектах ЖКХ в коммунальных сетях отапления и водоснабжения. КПМ-3 является вспомогательным устройством и упрощает монтаж, демонтаж и переодическую поверку приборов давления, а также выполняет функцию демпфира. С помощью этого прибора можно откорректировать установленные датчики давления.

Назначение КПМ-3:
1. Упрощает монтаж и демонтаж приборов давления выполняя функцию запорного вентиля, оснащен накидной гайкой.
2. Защищает чувствительные элементы (межанизмы) приборов давления от гидроударов.
3. Позволяет осуществить продувку магистрали после монтажа исключая попадание механических загрязнений в измерительные каналы прибора давления.
4. Имеет клапан сброса давления между основным вентилем и прибором давления.
5. КПМ-3 позволяет проверить (откорректировать) значение "0" прибора давления не производя его демонтаж с магистрали.
6. Позоляет производить поверку прибора давления не снимая прибор давления с магистрали.
7. Выполняет функцию демпфира.
Наличие этих функций в КПМ-3 реально экономит не только Ваше время но и деньги!

Конструктивные особенности:
Модуль не выполняет функцию крана - регулятора потока измеряемой среды, он выполняет функцию клапана между измеряемой средой и рабочей камерой измерительного прибора.
КМП-3 позволяет дренажировать импульсную линию и подключать контрольное и метрологическое оборудование с помощью накидной гайки.
Все узлы КПМ-3, соприкасающиеся с рабочей жидкостью, выполнены из высококачественной нержавеющей стали, что обеспечивает длительное и надежное его использование. В конструкции КПМ-3 предусмотрен дренажный (спускной) клапан, необходимый при монтаже приборов давления, а также продувочный клапан. Продувочный клапан обеспечивает удаление механических загрязнений в канале "Вход" при подключении, проведении ремонтных работ в магистрали. Исключает попадание механических загрязнений в измерительные каналы приборов давления.

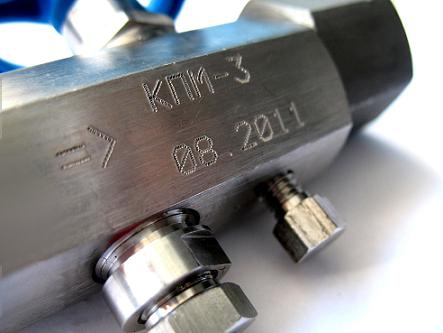

Корпус КПМ-3 выполнен из монолитного нержавеющего шестигранника сечением 27 мм.

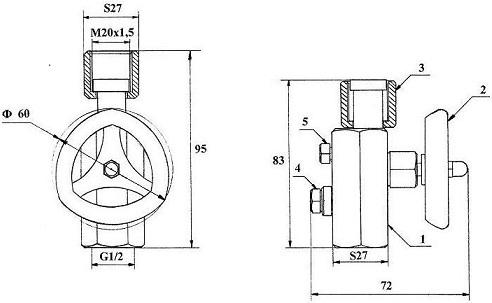

Присоединительные размеры:

Рисунок 1.
1.Корпус.
2.Маховик основного вентиля.
3.Накидная гайка М20х1,5(G1/2).
4.Продувочный клапан.
5.Дренажный клапан.

Технические характеристики:
Рабочее давление 5,0 МПа.
Рабочая среда: холодная вода, горячая вода.
Рабочая температура -50 +130.
Кран имеет штуцер с внутренней резьбой G 1/2 и накидную гайку с резьбой М 20х1,5(G1/2). (Рис.1)
Вес 400 грамм.
Материал нержавеющая сталь 12х18н10.
Класс герметичности А по ГОСТ 9544-93.
Гарантия 3 года.
Срок службы 15 лет.

Последовательность работ при монтаже прибора давления.
1. Перед началом работ необходимо убедиться, что основной вентиль, продувочный клапан сброса и дренажный клапан находится в закрытом состоянии.
2. КМП 3 устанавливается на магистраль давления с помощью резьбового присоединения G1/2 (Вход).
3. Осуществить продувку, для чего в продувочном клапане необходимо выкрутить втулку на 4 - 5 оборотов для обеспечения максимальной пропускной способности продувочного клапана. После продувки необходимо ввернуть втулку клапана в исходное положение и затянуть ее с усилием достаточным для обеспечения герметичности КМП 3.
4. Если измеряемая среда жидкость необходимо: отвернуть основной вентиль до появления рабочей жидкости на уровне уплотнительного элемента в выходе модуля.
5. Установить прибор давления на штуцер выхода под максимально удобным углом и зафиксировать его накидной гайкой «3».
6. Открыть основной вентиль. Убедиться в герметичности соединений.

Демонтаж прибора давления.
1. Перекрыть основной вентиль.
2. Отвернуть дренажный клапан для сброса давления подведенного к прибору.
3. Отвернуть накидную гайку «3».
4. Снять прибор давления.
