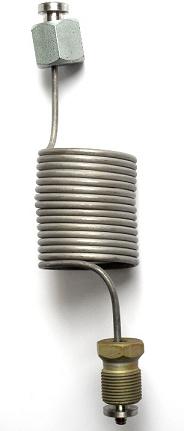

Рукав соединительный
Назначение:
Рукав соединительный, (аналог рукава
55004) применяется при измерении давления сред с
температурой, выходящей за пределы рабочего диапазона
температуры измерительного устройства. Для создания
нормальных температурных условий соединение мембранного
разделителя с измерительным прибором должно
осуществляться либо через соединительный рукав, либо
через подводящую трубку, которая устанавливается
потребителем между точкой отбора давления и
разделителем.
Преобразователи давления измерительные пневматические ГСП всегда соединяются с разделителем посредством рукава.
Допускается смещение при монтаже разделителя с соединительным рукавом по высоте, при этом следует учитывать погрешность установки измерительного устройства с верхним пределом измерения до 1МПа, определяемой гидравлическим давлением столба разделительной жидкости в соединительном рукаве.
Характеристики:
Стандартный рукав соединительный в развернутом состоянии
имеет длину 2,5 метра.
По отдельному заказу изготавливается рукав любой длины,
но не более 5,0 метров.
Материал: нержавеющая сталь 12Х18Н10Т.

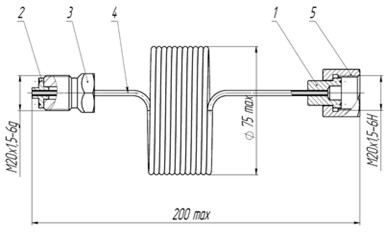

Габаритные и присоединительные
размеры.
1. Присоединительная втулка
2. Присоединительная втулка
3. Штуцер М20х1,5
4. Капиллярная трубка
5. Гайка М20х1,5
Вариант исполнения "Рукав соединительный в сборе с
самоподжимным патроном"
