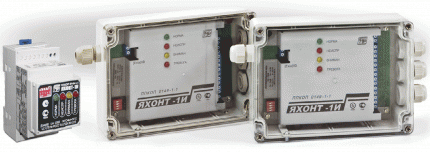

Прибор приемно-контрольный охранно-пожарный Яхонт-1И (барьер искрозащиты)
- предназначен для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.
Взрывозащищенный прибор осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).
Прибор имеет входную искробезопасную электрическую цепь уровня iа подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB , соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Прибор имеет варианты исполнения:
|
Условное наименование |
Номинальное напряжение ШС, В |
Наличие функций управления АСПТ и УО |
Наличие интерфейса RS485 |
Исполнение корпуса IP |
|
Яхонт-1И |
12 |
+ |
- |
Настенное IP65 |
|
Яхонт-1И -01 (барьер искрозащиты) |
12 |
- |
- |
Настенное IP65 |
|
Яхонт-1И -02 |
12 |
+ |
+ |
Настенное IP65 |
|
Яхонт-1И -03 |
22 |
+ |
+ |
Настенное IP65 |
|
Яхонт-1И -04 (барьер искрозащиты) |
12 |
- |
- |
На DIN-рейку IP20 |
Приборы исп. 01 и исп. 04 являются функционально упрощенными и используются в качестве барьера искрозащиты с подключением к шлейфу сигнализации обычных (неискробезопасных) ППКП. Прибор исп. 04 в отличие от исп. 01 выполнен в корпусе, монтируемом на DIN-рейку, и предназначен для установки в герметичный шкаф.
Приборы исп. 02 и исп. 03 оснащены интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.
Прибор исп. 03 имеет повышенное напряжение в шлейфе сигнализации, что необходимо для распознавания прибором двойного срабатывания некоторых типов извещателей.
К прибору могут подключаться устанавливаемые во взрывоопасных зонах взрывозащищенные тепловые искробезопасные извещатели ИП101 Гранат, Гранат-МД, ручные взрывозащищенные извещатели ИП535 Гарант, Гарант-М, а также другие серийно выпускаемые активные (питаемые по шлейфу) и пассивные (не токопотребляющие) охранные и пожарные извещатели.
Электропитание прибора осуществляется номинальным напряжением 12В или 24В от блока резервного питания, либо от приемно-контрольного прибора имеющего выход напряжения питания активных извещателей.
Прибор предназначен для эксплуатации при температуре окружающей среды от минус 30ºС до плюс 50ºС и относительной влажности воздуха до 95% при температуре +35ºС. Вид климатического исполнения УХЛ3.1 по ГОСТ 15150.
Прибор не выдает ложных извещений при воздействии электромагнитных помех третьей степени жесткости по приложению М ГОСТ Р 53325.
Средняя наработка на отказ прибора - не менее 40000 ч.
Средний срок службы прибора до списания - не менее 10 лет.
Прибор обеспечивает:
-
контроль состояния ШС по величине его сопротивления;
-
контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
-
контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04);
-
возможность программирования тактики формирования тревожного и других извещений;
-
автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;
-
местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;
-
включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;
-
формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;
-
возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.
Технические характеристики
Яхонт-1И, -01, -02 |
Яхонт-1И исп.03 |
Яхонт-1И исп.04 |
|
|
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10 –99): |
|||
|
- максимальное выходное напряжение |
Uo: 16,5 В |
Uo: 26,0 В |
Uo: 16,5 В |
|
- максимальный выходной ток |
Io: 34 мА |
Io: 22 мА |
Io: 34 мА |
|
- максимальная внешняя емкость |
Со: 1,0 мкФ |
Со: 0,75 мкФ |
Со: 1,0 мкФ |
|
- максимальная внешняя индуктивность |
Lo: 0,1 Гн |
Lo: 0,1 Гн |
Lo: 0,1 Гн |
|
Рабочий диапазон питающих напряжений, В |
12 (±2) или 24 (+3/-4) |
||
|
Потребляемый ток , мА, не более |
|||
|
- в дежурном режиме |
45 |
80 |
45 |
|
- в режиме тревоги |
65 |
120 |
65 |
|
Напряжение на ШС в дежурном режиме, В |
11,5 (±0,7) |
17,0 (±1) |
11,5 (±0,7) |
|
Ток ограничения в шлейфе сигнализации, мА |
18 |
||
|
Сопротивлении проводов шлейфа сигнализации, кОм, не более |
0,22 |
||
|
Сопротивлении утечки между проводами шлейфа, кОм, не менее |
50 |
||
|
Максимальные рабочие напряжение/ток, коммутируемые выходными
контактами, |
|||
|
- контакты ПЦН и АСПТ |
48В / 0,2А |
||
|
- контакты УО |
250В / 0,5А |
- |
|
|
Габаритные размеры прибора, мм |
220x125x55 |
55x100x65 |
|
|
Масса прибора, кг, не более |
0,5 |
0,15 |
|
Сделать заказ и запросить дополнительную информацию по Яхонт-1И Вы можете здесь.
