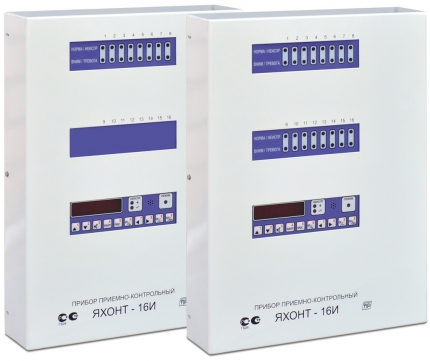

Прибор приемно-контрольный пожарный Яхонт-16И
- предназначен для использования в системах пожарной, пожарно-охранной сигнализации и автоматического пожаротушения объектов, расположенных во взрывоопасных зонах.
Прибор осуществляет непрерывный контроль состояния шестнадцати (восьми) искробезопасных шлейфов сигнализации (ШС), принимает сигналы от пожарных извещателей и осуществляет их электропитание, выдает сигналы адресного управления автоматическими средствами пожаротушения (АСПТ), а также сигналы на пульт централизованного наблюдения (ПЦН), и на устройства оповещения (УО).
Шлейфы сигнализации могут конфигурироваться для работы как в пожарном, так и в охранном режиме с возможностью ручной постановки/снятия с охраны.
Прибор имеет вариант исп.01, в котором количество искробезопасных шлейфов сигнализации и выходов на АСПТ снижено до восьми.
Прибор оснащен интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.
Прибор оснащен также интерфейсом USB для связи с персональным компьютером (ПК), с которого осуществляется программирование параметров прибора.
Прибор обеспечивает:
- автоматическую передачу на ПЦН раздельных извещений о пожаре, внимании, а также об охранной тревоге и неисправностях;
- местную световую и звуковую сигнализацию раздельных извещений о норме, внимании, пожаре, охранной тревоге и неисправностях для каждого шлейфа;
- возможность посылки в ручной пожарный извещатель сигнала квитирования;
- формирование стартового импульса запуска средств АСПТ (раздельно по каждому направлению) без задержки или с задержкой (на 10,40,80,120 с.) после регистрации тревоги;
- для охранного типа шлейфа программирование параметров охраны: задержка взятия (30,60,120с.), задержка тревоги (30,60,120с.), время интегрирования;
- для охранного типа шлейфа управление выносным световым индикатором охраны;
- программирование и отображение параметров прибора на ПК через интерфейсы USB или RS485.
Прибор имеет варианты исполнения:
| Количество ШС | Напряжение ШС, В | Наличие интерфейса RS485 | |
| Яхонт 16И | 16 | 12 | + |
| Яхонт 16И исп. 01 | 8 | 12 | + |
Степень защиты оболочки прибора IP 20 по ГОСТ 14254.
Прибор предназначен для эксплуатации при температуре окружающей среды от
-10°С до +50°С и относительной влажности воздуха до 93% при температуре
+40°С.
Прибор не выдает ложных извещений при воздействии электромагнитных помех
второй степени жесткости по ГОСТ Р 50009.
Средняя наработка на отказ прибора - не менее 30000 ч.
Средний срок службы прибора до списания - не менее 10 лет.
Особенности прибора:
- 16 (8) искробезопасных шлейфов сигнализации уровня ia;
- встроенный резервный источник питания с аккумулятором 12В/7Ач;
- гальванически независимые выходы адресного управления АСПТ;
- программирование тактики формирования извещения о пожаре («С ВНИМАНИЕМ», «С ПЕРЕЗАПРОСОМ»);
- переключение любого шлейфа в ОХРАННЫЙ режим с функцией ручной постановки/снятия с охраны;
- архив на 250 событий с регистрацией времени и даты;
- управление внешними устройствами оповещения большой мощности;
- защита от несанкционированного доступа к органам управления.
Основные технические данные и характеристики
| Маркировка взрывозащиты | [Exia]IIB |
| Информационная емкость (количество контролируемых ШС) | 16 (8) |
| Информативность (количество принимаемых видов извещений) | 6 |
| Основное питание – сеть переменного тока, напряжением, В | 220 (+22/-44) |
| Потребляемая мощность от сети, ВА, не более | 25 |
| Резервное питание - аккумуляторная батарея | 12В, 7 А/ч |
| Максимальное рабочее напряжение/ток, коммутируемые выходными контактами В/А: | |
| - контакты АСПТ | 48/0,2 |
| - контакты ПЦН | 60/0,25 |
| - контакты УО | 250/0,7 |
| Габаритные размеры прибора (мм) | 400х300х75 |
| Масса прибора (кг), не более | 6 |
