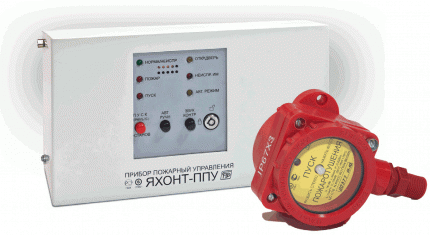

Прибор приемно-контрольный управления пожарный Яхонт-ППУ-ПК
- предназначен для приема сигналов от пожарных извещателей (далее ПИ) и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения (далее УО) и инженерным оборудованием.
Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.
Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.
Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих цепей:1) шлейф сигнализации; 2)шлейф дистанционного пуска;3) шлейф контроля дверей.
ППУ-ПК предназначен для использования совместно с взрывозащищенными искробезопасными ПИ: тепловыми ИП101 Гранат, Гранат-МД, ручными ИП535 Гарант, Гарант-М, оповещателями СКОПА, ЗОВ, устройством контроля линии оповещения УКЛО.
Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.
К ППУ-ПК по двухпроводной линии подключаются от 1 до 4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения.
ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по ГОСТ Р 52350.10.
В искробезопасную цепь контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.
Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.
Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.
ППУ-ПК обеспечивает:
1) прием сигналов от ручных и автоматических ПИ в ШС;
2) запуск пожаротушения в автоматическом режиме при срабатывании ПИ в ШС (по тактике «с вниманием» или «с перезапросом»);
3) запуск пожаротушения в ручном режиме с ПДП или с панели прибора;
4) отсчет программируемой задержки на пуск средств тушения;
5) формирование на основном и дополнительном (резервном) выходах тушения программируемых по длительности импульсов подрыва с ограничением тока на уровне 2А;
6) ручной останов процесса пожаротушения с панели прибора;
7) ручное включение/отключение автоматического режима с панели прибора с местной световой индикацией, а также с индикацией на ПДП и внешнем табло;
8) контроль состояния дверей защищаемого помещения, и отключение режима автоматического пуска при их открытии;
9) контроль состояния установки пожаротушения, а именно:
а) контроль целостности цепей подрыва пиропатронов;
б) контроль массы заряда (или давления) в баллонах с огнетушащим веществом при помощи контактных весов или контактного манометра;
в) прием сигнала от сигнализатора давления универсального (СДУ) в побудительном трубопроводе в режиме пуска;
10) контроль исправности (на отсутствие обрыва или короткого замыкания) цепи ШС, цепи дистанционного пуска, цепей контроля заряда и СДУ;
11) формирование сигналов управления инженерным оборудованием;
12) управление устройствами оповещения внутри и снаружи помещения в соответствии с алгоритмом пожаротушения;
13) подачу в ручной ПИ сигнала квитирования запуска процесса тушения;
14) местную световую и звуковую сигнализацию о режиме работы прибора, о пуске средств пожаротушения, о неисправностях цепей;
15) контроль питающего напряжения и сигнализацию неисправности при снижении его уровня ниже допустимого.
16) взаимодействие с другими компонентами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, через встроенный интерфейс RS485 по протоколу MODBUS.
Основные технические данные и характеристики:
| Маркировка взрывозащиты: - прибора пожарного управления - пульта дистанционного пуска |
[Exiа]IIB ExiaIIBT6 |
| Рабочий диапазон питающих напряжений на входе прибора, В | 10 ...14 |
| Ток, потребляемый прибором в дежурном режиме, мА, не более | 250 |
| Напряжение на ШС в дежурном режиме, В | 17,0 |
| Ток ограничения в ШС, мА | 17,0 |
| Напряжение/ток, коммутируемые вых.контактами | ~250В/5А, =30В/5А |
| Уровень ограничения тока выхода «Пиропатрон», А | 2 |
| Время предпусковой задержки, сек. | 10...240 |
| Длительность импульса тушения, сек. | 2...16 |
| Диапазон рабочих температур | -40°...+60° |
| Степень защиты оболочки | IP20 |
| Габаритные размеры, мм, не более: | 255х148х85 |
| Масса, кг, не более: | 2,5 |
