Извещатель пожарный тепловой взрывозащищенный ИП 101 Гранат
- предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.
Извещатель предназначен для контроля температуры воздушной среды над
поверхностью взрывоопасной легковоспламеняющейся жидкости, поэтому его
конструкция рассчитана на установку на крыше резервуаров и прочих
емкостей.

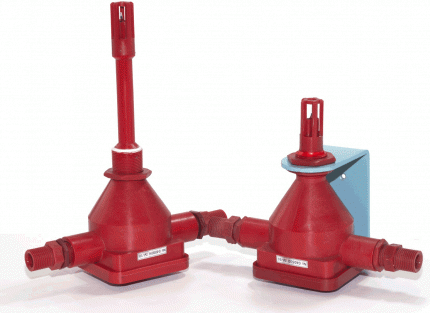

Существует также вариант исполнения извещателя с укороченной
термочувствительной частью корпуса, который комплектуется
уголковым кронштейном, и может крепиться на потолке, стенах и
иных элементах строительных конструкций.
Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B, Ii: 13,5 мА, Рi:0,4 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.
Вне взрывоопасных зон извещатель может работать практически с любыми
типами ППКП.
При этом, извещатель включается в шлейф сигнализации без дополнительных
токоограничительных элементов (имеется внутренний токоограничительный
резистор сопротивлением 2кОм), но с дополнительным
диодом при знакопеременном напряжении в шлейфе (что вызвано
униполярностью извещателя).
Тревожное извещение обеспечивается комплексом двух сигналов: электрическим, выражающимся в увеличении тока через извещатель, и световым - загорается светодиод. При понижении температуры на 5…10ºС относительно пороговой, извещатель возвращается в дежурный режим.
Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP67). Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.
Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3. Средний срок службы извещателя не менее 10 лет.
Технические характеристики взрывозащищенного теплового извещателя ИП 101 Гранат
| Маркировка взрывозащиты | 0ExiaIIBT6 |
| Температура срабатывания , °С | 70, 90, 120 |
| Точность установки температуры срабатывания | ± 5% |
| Время срабатывания при превышении пороговой температуры, сек, не более | 15 |
| Диапазон рабочих напряжений, В | 4... 27 |
| Ток через извещатель при напряжении в шлейфе сигнализации 24В: | |
| - в дежурном режиме, мА | 0,2 ... 0,25 |
| - в режиме пожара, мА | 11,4±0,4 |
| Степень защиты оболочки | IP67 |
| Класс химстойкости | X3 |
| Температура окружающей среды , °С | от -55 до +85 |
| Габариты, мм, не более | |
| - Обычный вариант | 230х80х265 |
| - Укороченный вариант | 230х80х220 |
| Масса, кг, не более | 0,6 |
