Взрывозащищенный извещатель пожарный ручной ИП 535 Гарант
Взрывозащищенный ручной извещатель - ИП 535 ГАРАНТ
- предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации взрывоопасных объектов.
ИП 535 предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: « Li : 1 мкГн, Сi : 10 пФ, Ui : 27B, Ii : 25 мА, Рi : 0,8 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

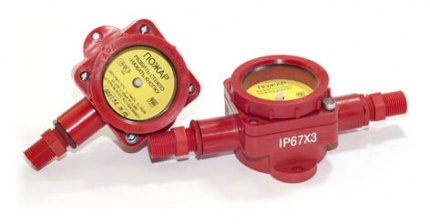

Извещатель выпускается в одно- и двухвводном исполнениях корпуса для удобства монтажа в транзитных ШС.
Конструкция извещателя позволяет эксплуатировать его на открытом воздухе как в условиях крайнего севера с пониженной температурой, так и в условиях повышенной влажности. Крепление извещателя осуществляется в вертикальном положении на стене или другой поверхности, используя ушки на корпусе.
Вне взрывоопасных зон извещатель может работать практически с любыми
типами ППКП.
При этом, ИП 535 включается в шлейф сигнализации без дополнительных
токоограничительных элементов (имеется внутренний токоограничительный
резистор сопротивлением 1кОм), но с дополнительным
диодом при знакопеременном напряжении в шлейфе (что вызвано
униполярностью извещателя).
Для включения передачи тревожного сигнала необходимо разбить стекло и нажать кнопку. Тревожное сообщение будет передаваться и после снятия усилия с кнопки. При этом загорается светодиод, встроенный в шток кнопки, а при наличии функции квитирования в приемном приборе, светодиод начинает мигать после приема ППКП сигнала «ПОЖАР».
Корпус извещателя ИП 535 ГАРАНТ выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP67).
Каждый извещатель комплектуется штуцерами под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав, а также запасным стеклом, позволяющим легко восстановить изделие после срабатывания.
Средний срок службы извещателя не менее 10 лет.
Технические характеристики ручного взрывозащищенного извещателя ИП 535 Гарант
Маркировка взрывозащиты | 0ExiaIIB T6 |
Ток через извещатель при напряжении в шлейфе сигнализации 24В: | |
- в дежурном режиме, мА, не более | 0,01 |
- в режиме пожара, мА | 20,5±0,6 |
Степень защиты оболочки | IP67 |
Класс химстойкости | Х3 |
Температура окружающей среды, °С | от -55 до +70 |
Габариты, мм, не более | |
- С одним вводом | 160х110х70 |
- С двумя вводами | 190х110х70 |
Масса, кг, не более | 0,3 |
