Взрывозащищенный извещатель пожарный ручной ИП 535 Гарант-М

Взрывозащищенный ручной извещатель - ИП 535 ГАРАНТ- М

- предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации взрывоопасных объектов.

Извещатель ИП535 Гарант-М является модернизированным вариантом исполнения взрывозащищенного извещателя ИП 535 Гарант СПР.425211.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.

ИП 535 Гарант-М предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.11, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: « Li: 1 мкГн, Сi: 100 пФ, Ui: 27B, Ii: 25 мА, Рi: 0,8 Вт» по ГОСТ Р 52350.11.

Дежурный режим извещателя отображается периодическими (каждые 2 секунды) короткими световыми вспышками сигнального светодиода.

ИП 535 Гарант-М имеет нормально-разомкнутый и нормально-замкнутый выходы, и, в зависимости от задействованных контактов, может включаться в двухпроводный шлейф сигнализации следующими способами:
1) параллельно (с увеличением тока в ШС при срабатывании) – при использовании нормально-разомкнутого выхода (токопотребляющее включение);
2) последовательно-параллельно (с уменьшением тока в ШС при срабатывании) – при использовании нормально-замкнутого выхода и питании извещателя от шлейфа;
3) последовательно (с уменьшением тока в ШС при срабатывании) – с использованием нормально-замкнутого выхода (нетокопотребляющее включение).

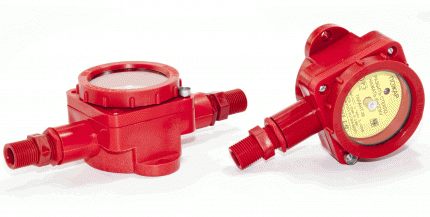

Извещатель выпускается в одно- и двухвводном исполнениях корпуса для удобства монтажа в транзитных ШС.

Конструкция извещателя позволяет эксплуатировать его на открытом воздухе как в условиях крайнего севера с пониженной температурой, так и в условиях повышенной влажности. Крепление ИП 535 Гарант-М осуществляется в вертикальном положении на стене или другой поверхности, используя ушки на корпусе.

Каждый извещатель комплектуется штуцерами под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав, а также запасным стеклом, позволяющим легко восстановить изделие после срабатывания.

Особенности и преимущества:

  • для любых классов взрывоопасных зон
  • внешний токозадающий резистор (Возможность использования с различными ПКП)
  • произвольная схема подключения (на размыкание или на замыкание)
  • индикация дежурного режима
  • световая индикация срабатывания
  • широкий диапазон окружающей температуры
  • оболочка IP67
  • класс химстойкости Х3
  • корпус из ударопрочного армамида
  • штуцер в комплекте
  • запасное стекло

Технические характеристики

Маркировка взрывозащиты 0ExiaIIBT6
Диапазон рабочих напряжений, В 3... 27
Ток через извещатель при напряжении в шлейфе сигнализации 24В:

- в дежурном режиме, мкА, не более 50
- в режиме пожара, мА 22,0±1
Степень защиты оболочки IP67
Класс химстойкости Х3
Температура окружающей среды, °С от -55 до +70
Габариты, мм, не более

- С одним вводом 160х110х70

- С двумя вводами 190х110х70
Масса, кг, не более 0,3
