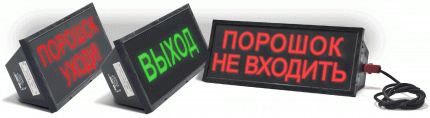

Взрывозащищенный оповещатель - табло СКОПА
Взрывозащищенный оповещатель - табло СКОПА (Прежнее название - оповещатель СОВА)
- предназначено для подачи сигналов светового (светозвукового) оповещения в системах пожарной сигнализации и автоматического пожаротушения взрывоопасных зон с целью регулирования поведения человека при возникновении чрезвычайных ситуаций.
На базе оповещателя возможно изготовление как стандартных запрещающих и указательных световых знаков пожарной безопасности
(ПОЖАР, АВТОМАТИКА ОТКЛЮЧЕНА, ГАЗ НЕ ВХОДИТЬ, ГАЗ УХОДИ, АЭРОЗОЛЬ НЕ ВХОДИТЬ, АЭРОЗОЛЬ УХОДИ, ПОРОШОК НЕ ВХОДИТЬ, ПОРОШОК УХОДИ, ВЫХОД, НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ, НАПРАВЛЕНИЕ ЭВАКУАЦИИ),так и специальных по желанию заказчика.
Возможно изготовление оповещателя с любой длиной присоединительного кабеля.
Цвет свечения табло определяется надписью (пиктограммой).
Табло выполнено во взрывобезопасном конструктивном исполнении и устанавливается во взрывоопасных зонах помещений и наружных установок в соотвествии с маркировкой взрывозащиты согласно требованиям гл. 7.3 ПУЭ, ГОСТ Р 51330.13 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Табло имеет следующие варианты исполнения:
| Вариант исполнения | Вид оповещения | Диапазон рабочих температур, °С | Маркировка взрывозащиты |
| СКОПA (обычное) | световое |
-40...+55 |
1ExmIIT6 |
| СКОПА-С (северное) | световое |
-55...+55 |
1ExmIIT6 |
| СКОПА-З (звуковое) | свето-звуковое |
-55...+55 |
1ExibmIIBT6 |
Оповещатели «СКОПА» и «СКОПА-С» имеют взрывозащиту вида герметизация компаундом (m), соответствующую требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.17, табло «СКОПА-З» имеет взрывозащиту видов герметизация компаундом (m) (основной вид взрывозащиты) и искробезопасная электрическая цепь (i) (дополнительный вид взрывозащиты).
Питание оповещателя в соответствии с основным видом взрывозащиты
осуществляется от цепей общего назначения (неискробезопасных).
Тип кабельных линий подвода питания к оповещателю и способ их прокладки
в пределах взрывоопасной зоны должны соответствовать требованиями ГОСТ Р
51330.13 и гл. 7.3 ПУЭ.
Средняя наработка на отказ - не менее 40000 ч.
Средний срок службы изделия - не менее 10 лет.
Особенности:
- высокая надежность и большой ресурс работы светоизлучающих элементов;
- два режима свечения: непрерывное и прерывистое с частотой 1,5Гц;
- широкий диапазон питающих напряжений (использование как в 12В, так и в 24В системах);
- степень защиты оболочки IP54;
- в выключенном состоянии надпись (пиктограмма) практически невидима и не привлекает внимания, а при включении контрастно светится;
- высокий уровень звукового давления звукового табло (100дБА/м);
Основные технические данные и характеристики взрывозащищенного табло
| Маркировка взрывозащиты | |
| - для обычного и северного исполнений | 1ExmIIT6 |
| - для звукового исполнения | 1ExibmIIBT6 |
| Количество и тип режимов свечения, 2: | непрерывный прерывистый |
| Частота мигания в прерывистом режиме, Гц | 1,5±0,5 |
| Диапазон подводимых к табло рабочих напряжений , В | 9,0...28,4 |
| Ток потребления при подводимом к табло напряжении 28,4В , мА, не более, | |
| - для обычного и северного исполнений | 140 |
| - для звукового исполнения | 220 |
| Максимальный уровень звукового давления для звукового табло, дБА/м, не менеее | 100,0 |
| Рабочая температура окружающей среды, °С, | |
| - для обычного | -40...+55 |
| - для северного исполнения и звукового исполнений | -55...+55 |
| Габариты, мм, не более | 430х160х120 |
| Масса, кг, не более | 3,0 |
| Длина присоединительного кабеля, м | 1,5± 0,1 |
Рекомендации по монтажу и применению:
- Для выполнения подсоединения к оповещателю, а также для выполнения прочих соединений (разветвлений) цепи линии оповещения в пределах взрывоопасной зоны рекомендуется применять взрывозащищенные коробки КСРВ.
- Для контроля исправности цепи линии оповещения, рекомендуется применять устройство УКЛО (если устройство управления оповещением не выполняет данную функцию).
Сделать заказ и запросить дополнительную информацию по СКОПА Вы можете здесь.
