Устройство контроля линии оповещения УКЛО
Устройство контроля линии оповещения - УКЛО
- применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения. Устройство может использоваться для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).

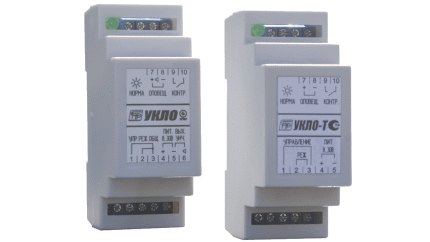

УКЛО имеет следующие варианты исполнения:
| Условное наименование | Режим работы оповещателей |
| УКЛО | Нормально выключенный |
| УКЛО-Т | Нормально выключенный, Нормально включенный |
Устройство контроля включается в разрыв линии оповещения между ПУ и
УО.
Устройство работает в двух режимах: контроля и управления.
В режиме контроля устройство обеспечивает:
- контроль цепи управления от ПУ до УКЛО на обрыв и короткое замыкание;
- контроль цепей от УКЛО до УО на обрыв и короткое замыкание током
обратной полярности;
- световую индикацию целостности контролируемых цепей;
- сигнализацию целостности контролируемых цепей замыканием выходных
контактов «Контроль».
В режиме управления устройство обеспечивает:
- подачу напряжения от внешнего источника питания на УО;
- работу в одном из двух предустановленных режимов управления УО:
непрерывном или прерывистом (с частотой 1,0Гц).
УКЛО должно устанавливаться вне взрывоопасных зон.
Устройство рассчитано на непрерывную круглосуточную работу.
УКЛО предназначено для контроля линии с нормально выключенными тревожными оповещателями (сиренами, аварийными табло и т.п.). Контроль осуществляется током обратной полярности.
Вариантное исполнение "УКЛО-Т" предназначено для контроля линии как с нормально выключенными, так и с постоянно включенными оповещателями (эвакуационные табло, транспаранты и т.п.)
Особенности устройства контроля линии оповещения:
- монтируется в разрыв линии оповещения
- два режима работы: контроля и управления
- световая и электрическая сигнализация исправности линии
- непрерывное или прерывистое управление оповещателями
- высокая нагрузочная способность
- широкий диапазон питающих напряжений
- низкое энергопотребление
- установка на стандартную 35мм DIN-рейку
Основные технические данные и характеристики
| УКЛО | УКЛО-Т | |
| Диапазон рабочих напряжений питания, В |
8...30 | |
| Потребляемый ток в режиме контроля, мА, не более | 25 | |
| Максимальное коммутируемое напряжение по выходу «Контроль», В, не более | 60 | |
| Максимальный коммутируемый ток по выходу «Контроль», мА, не более | 250 | |
| Максимальный ток нагрузки по выходу «Оповещение», А, не более | 3 | 2 |
| Количество УО подключенных к выходу «Оповещение», шт | 1...10 | |
| Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более | 220 | |
| Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более | 470 | |
| Диапазон рабочих температур, ºС | -40...+85 | |
| Степень защиты оболочки | IP20 | |
| Габаритные размеры ВхШхГ, мм, не более | 92x37x58 | |
| Масса, г, не более | 150 | |
Сделать заказ и запросить дополнительную информацию по УКЛО Вы можете здесь.
