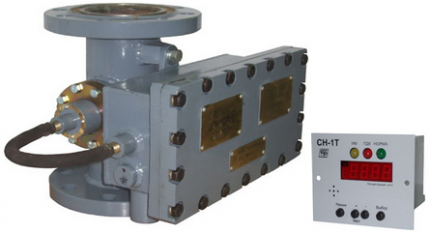

Сигнализатор концентрации нефти в воде СН-1Т
Сигнализатор концентрации нефти в воде СН-1Т
предназначен для автоматического непрерывного контроля качества
нефтепромысловых вод на взрывоопасных объектах, сигнализации превышения
предельной допустимой концентрации (ПДК) нефти в воде и
управления технологическими исполнительными механизмами
производственного процесса. Сигнализатор является поточным прибором
непрерывного действия.
Сигнализатор включает следующие блоки:
- Преобразователь измерительный (блок первичной аппаратуры) (ПИ, БПА) предназначен для первичного преобразования полезного сигнала и дальнейшей его передачи блоку вторичной аппаратуры. ПИ устанавливается во взрывоопасных зонах согласно гл.7.3 ПУЭ, ГОСТ Р 51330.13 и другими нормативными документами, регламентирующим применение электрооборудования во взрывоопасных зонах, имеет взрывозащищенное конструктивное исполнение с маркировкой 1ExdIIAT3 по ГОСТ Р 51330.0, ГОСТ Р 51330.1. Устанавливается в байпасном ответвлении трубопровода.
- Блок вторичной аппаратуры (БВА) предназначен для визуальной индикации концентрации нефтепродуктов и управления исполнительным механизмом при превышения ПДК, имеет обыкновенное по ГОСТ12997 (невзрывозащищенное) исполнение. БВА устанавливается вне взрывоопасной зоны в помещении обслуживающего персонала. Выполнен в щитовом конструктивном исполнении.
Питание ПИ и передача данных осуществляется по двухпроводной линии связи длиной до 1500 м.
Сигнализатор обеспечивает:
- непрерывный, автоматический контроль концентрации;
- выдачу текущего значения концентрации на индикатор в цифровой форме;
- выдачу по запросу текущего значения концентрации по сети RS485 по протоколу MODBUS RTU;
- формирование выходного тока 4…20мА пропорционально измеренному значению концентрации;
- световую и звуковую сигнализацию о превышении уровня ПДК;
- управление исполнительным механизмом (с параметрами 250В/ 0,5А);
- ведение архива событий (регистрация даты, времени и вида события (превышения ПДК или возврат в норму) во внутренней энергонезависимой памяти);
- автоматическую очистку стекол оптики от
налипаний нефтепродуктов устройством ультразвуковой очистки.
Характеристики контролируемой среды:
1) Контролируемая среда – пластовые и сточные воды нефтепромыслов.
2) Температура от +5 до +50°С.
3) Давление в трубопроводе от 0,1 до 4 МПа.
4) Массовая концентрация мехпримесей - не более 50мг/л.
5) Массовая концентрация ПАВ – не более 50мг/л.
6) Массовая концентрация ингибитора коррозии – не более
60мг/л. в зависимости от его химического состава.
7) Молярная доля сероводорода (HS) – не более 1,5%.
Технические характеристики сигнализатора:
| Диапазоны контролируемых значений, мг/л | 0 - 200 |
| Основная приведенная погрешность сигнализации точки ПДК, % | ±10 |
| Температура окружающего воздуха, ºС | от -40 до +50 |
| Управление внешним исполнительным механизмом, не более | 250 В, 700 мА |
| Режим работы | непрерывный |
| Питание от сети переменного тока частотой 50 Гц напряжением, В | 220 +22/-33 |
| Потребляемая мощность , В·А, не более | 120 |
| Расстояние от ПИ до БВА, м, не более | 1500 |
| Диаметр условного прохода трубопровода ПИ, мм | 100 |
| Диаметр фланца трубопровода ПИ, мм | 230 |
| Расстояние между фланцами ПИ, мм | 312 |
| Габаритные размеры (h x l x b), мм: | |
| - ПИ | 355 x 600 x 335 |
| - БВА | 120 x 100 x 150 |
| Масса, кг, не более | |
| - ПИ | 50,0 |
| - БВА | 1,0 |
