Приборы для контроля резьбовых и гладких калибров НИИК-481КМ2
Двухкоординатный
прибор модели НИИК-481КМ2 предназначен для измерения линейно-угловых
параметров гладких и резьбовых калибров (колец и пробок) цилиндрических и
конических: среднего и внутреннего (наружного) диаметров в измерительной
плоскости, конусности по среднему и внутреннему (наружному) диаметрам,
прямолинейности образующей конуса (цилиндра) по линии среднего диаметра, шага
резьбы, отклонения от перпендикулярности базового торца относительно оси
измеряемого калибра.
Прибор состоит из базовой части, включающей в себя основание, узлы для
координатных перемещений, стол для установки и крепления калибров, центрирующее
устройство, измерительную головку, индуктивные преобразователи, линейные
преобразователи и измерительные наконечники, а так же электронного блока
управления и персонального компьютера (ПК) со специализированным программным
обеспечением Технокоорд – «Резьба».

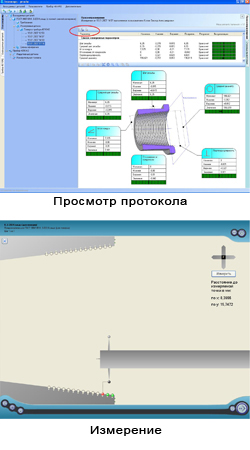

Измеренные данные представляется в цифровой форме на экране
компьютера с возможностью сохранения в базе данных компьютера и распечатки
текстовых и графических протоколов.
Дополнительное оснащение прибора специализированной электро-контактной головкой,
позволяет проводить измерение половины угла профиля резьбовых калибров (пробок и
колец), с треугольным и трапецеидальным профилем. Управление прибором,
перемещение узлов осуществляет оператор, съём измерительной информации, расчёты,
оформление протоколов автоматизировны за счёт использования специального
программного обеспечения.
Прибор успешно прошел испытания и имеет сертификат Федерального агентства по
техническому регулированию и метрологии об утверждении типа средств измерений.
Ocновные технические характеристики:
|
Диапазон измерений линейных размеров, мм |
|
|
по координате Y(диаметр измеряемого калибра): |
|
|
-калибр-пробка: |
48-102 |
|
-калибр-кольцо: |
102-150 |
|
по координате Х(длина измеряемого калибра) |
0-130 |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
|
|
-среднего, наружного(пробки) и внутреннего(кольца) диаметров |
±0,002 |
|
-конусности по среднему диаметру |
±0,0025 |
|
-конусности по наружному диаметру |
±0,0025 |
|
-шага резьбы |
±0,0025 |
|
Пределы допускаемой абсолютной погрешности индуктивных преобразователей, мм |
±0,001 |
|
Пределы допускаемой абсолютной погрешности линейных преобразователей, мм |
±0,002 |
|
Дискретность отсчета, мм |
0,001 |
|
Измерительное усилие, Н |
8,5±2,5 |
|
Масса не более, кг: |
|
|
-базовой части |
512 |
|
-электронного блока |
1 |
|
-ПК |
12 |
|
Габариты, мм |
|
|
-базовой части |
1210х760х630 |
|
-электронного блока |
70х100х80 |
|
-ПК |
320х275х400 |
