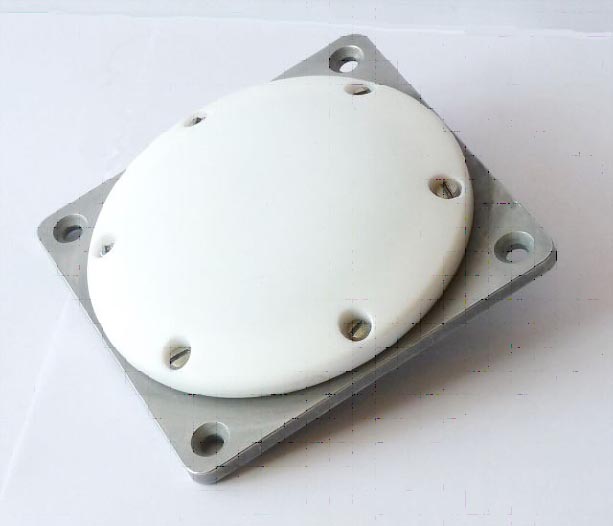

Антенна АСНБ-1
Тип
антенны: бортовая микрополосковая двухдиапазонная активная
Диапазоны частот, МГц L1=1571 – 1610,5 L2=1223,5 – 1253,8
КСВн выхода в диапазонах частот: ≤ 2,0
Коэффициент усиления антенны, дБи:
Для θ = 0° 1,0
Для θ < 60° ≥ 0
Для θ < 80° ≥ - 7
Коэффициент эллиптичности, дБ:
Для θ < 50° < 6
Коэффициент усиления МШУ, дБ: ≥ 30
Коэффициент шума МШУ, дБ: ≤ 4,0
Выходная мощность при компрессии усиления 1 дБ, мВт: не менее 10
Напряжение питания, В*: от + 3,0 до + 5,5
Потребляемый ток, мА: ≤ 40
Диапазон рабочих температур: от - 50 °С до + 80 °С
Условия эксплуатации: группа 4.9.1 по ГОСТ РВ 20.39.304-98
Помехоустойчивость: по КТ-34-01
Масса, кг: 0,17
Габариты, мм: 90 × 90 × 30
Разъем: СР-50-751ФВ
Тип крепления: винтовое, 4 винта М4
Область применения: В составе бортового двухдиапазонного
навигационного приемника ГЛОНАСС/GPS
Сделать заказ и запросить дополнительную информацию по АСНБ-1 Вы можете здесь.
