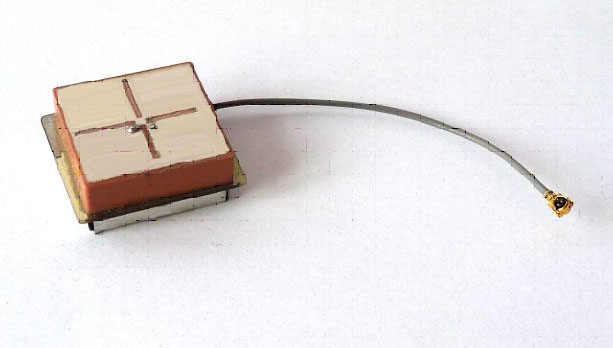

Антенна АСНП-2М
Технические характеристики
керамическая активная
Диапазон частот, ГГц: 1,571 - 1,614
КСВН выхода в диапазоне частот: ≤ 1,5
Коэффициент усиления антенны, дБи:
θ=0° ≥2,0
θ<70° ≥-1,5
θ<90° ≥-5,5
Коэффициент эллиптичности, дБ:
θ<60° <5,5
Коэффициент усиления МШУ, дБ:
25± 1
Коэффициент шума МШУ, дБ: ≤1,0
Выходная мощность при компрессии усиления 1 дБ: не менее 10 мВт
Частотная избирательность, дБ:
F ≤ 1,52 ГГц ≥ 35
F ≥ 1,66 ГГц ≥ 35
Напряжение питания, В*: от + 3,0 до + 5,5
Потребляемый ток,мА: 20
Диапазон рабочих температур: от -40°С до +55°С
Предельная пониженная температура:-55 °С
Повышенная и кратковременная
повышенная рабочая температура:+85 °С
Условия эксплуатации: группы 1.3, 1.4.1, 1.10
Габариты, мм: 25 x 27 x 10
Масса,кг:≤0,02
Разъём: RSP-122811-01 SAMTEC
Область применения:в составе персонального приемника GPS/ГЛОНАСС
* - питание подводится по центральной жиле кабеля
