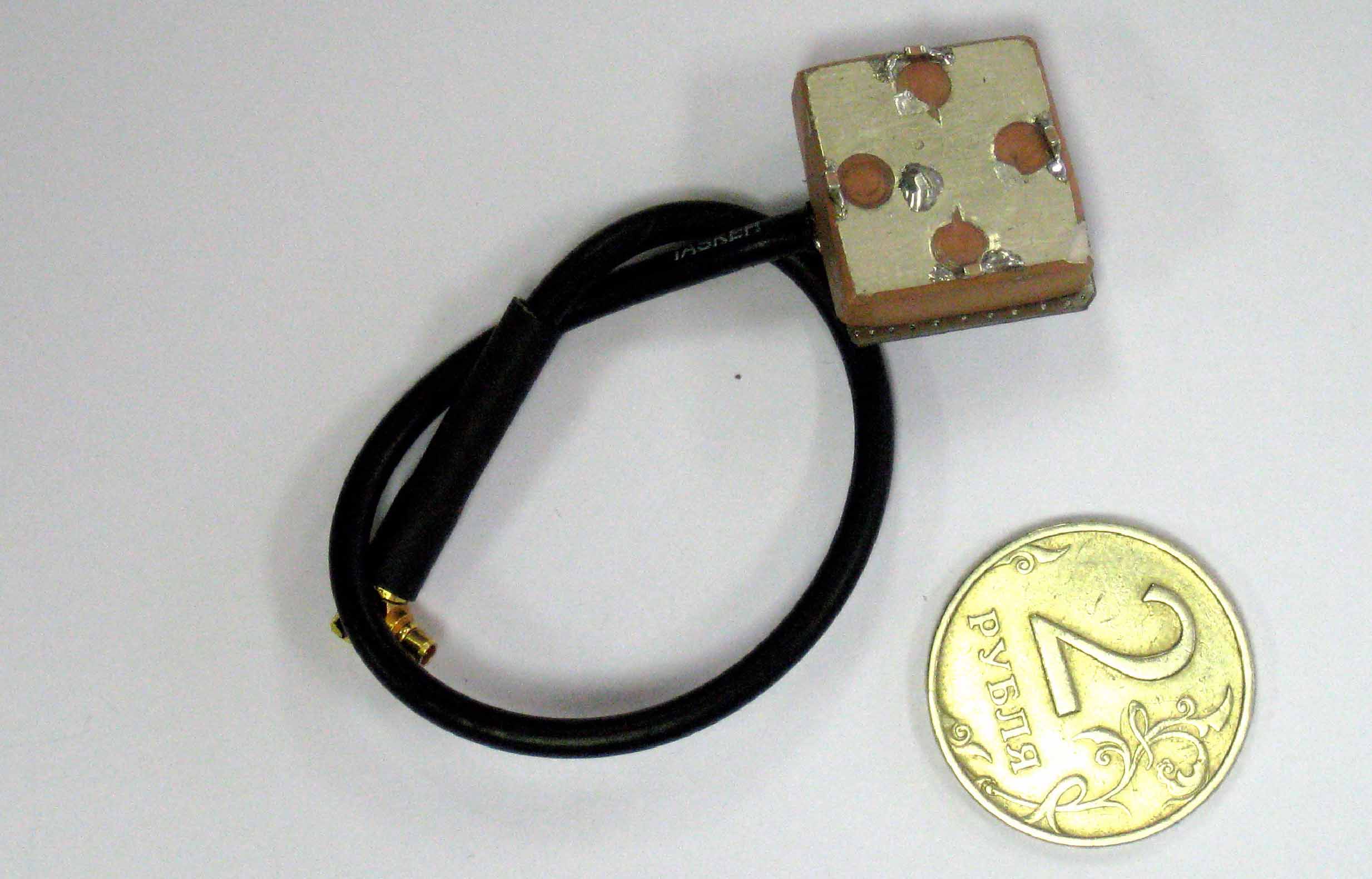

Антенна АСНП-7
Тип
антенны: керамическая активная
Диапазон частот, ГГц: 1,571 – 1,614
КСВн выхода в диапазоне частот: ≤ 1,5
Коэффициент усиления антенны, дБи:
для θ = 0° ≥2,0
для θ < 70° ≥- 1,5
для θ < 90° ≥- 5,5
Коэффициент эллиптичности, дБ:
для θ <60° ≤5,5
Коэффициент усиления МШУ, дБ: 25 ± 1
Коэффициент шума МШУ, дБ: ≤1,0
Выходная мощность при компрессии усиления 1 дБ, мВт: не менее 10
Частотная избирательность, дБ:
F ≤1,52 ГГц ≥35
F ≥ 1,66 ГГц ≥35
Напряжение питания, В*: от + 3,0 до + 5,5
Потребляемый ток, мА: 20
Диапазон рабочих температур: от минус 40 °С до плюс 55 °С
Условия эксплуатации: группы 1.3, 1.4.1, 1.10
по ГОСТ РВ 20.39.304-98
Габариты, мм: 19 × 19 × 10
Масса, кг: 0,012
Разъём: RSP-122811-01 SAMTEC
Область применения: в составе персонального приемника GPS/ГЛОНАСС
