МИКОН-101-ТЕНЗО

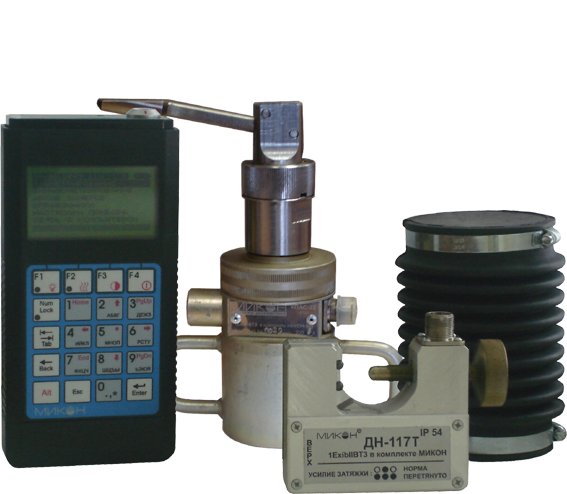

Комплекс (эхолот + динамограф)
Назначение
Комплекс МИКОН-101Т предназначен для определения уровня жидкости и измерения величины давления в затрубном пространстве нефтяных скважин,а также для исследования (методом динамометрирования) работы скважин с глубинными штанговыми насосами с целью контроля работы насосного оборудования,получение динамограммы работы ШГН.
В отличие от МИКОН-101 модернизированный комплекс МИКОН-101-ТЕНЗО включает:
-
блок регистрации БР-21Т;
-
устройство приема акустических сигналов УПАС-22Т.
Программное обеспечение, поставляемое с МИКОН-101-ТЕНЗО — «Менеджер Измерений».
Особенности комплекса МИКОН-101-ТЕНЗО
-
Более надежный и удобный универсальный разъем для подключения датчиков.
-
Увеличенный объем памяти.
-
Отсутствие выключателей.
-
Более удобное и функциональное ПО.
-
Увеличенное число кнопок на клавиатуре.
-
Высокая скорость связи с ПК (USB).
Основные технические характеристики
|
Диапазон определяемых уровней УПАС-22П |
м |
50…4000 |
|
Диапазон определяемых уровней УПАС-22Т |
м |
50…3000 |
|
Диапазон измерения давления УПАС-22П |
МПа |
0…10 |
|
Диапазон измерения давления УПАС-22Т |
МПа |
0,05…10 (16*) |
|
Предел приведенной погрешности измерения давления |
% |
1 |
|
Присоединительная резьба УПАС-22П, УПАС-22Т |
2" (НКТ60) |
|
|
Диапазон измерения нагрузки |
кгс |
0…10000 |
|
Диапазон измерения положения |
м |
0…5 |
|
Предел допускаемой приведенной основной погрешности измерений нагрузки ДВ-118 |
% |
1 |
|
Предел допускаемой приведенной основной погрешности измерений нагрузки ДН-117Т |
% |
5 |
|
Предел приведенной погрешности измерения перемещения |
% |
5 |
|
Количество замеров, без эхограмм, сохраняемых в энергонезависимой памяти БР |
65000 |
|
|
Количество эхограмм (длительностью 10 секунд), сохраняемых в БР |
400 |
|
|
Количество циклов динамограмм, сохраняемых в энергонезависимой памяти БР |
1500 |
|
|
Количество таблиц скоростей распространения акустических сигналов |
8 |
|
|
Количество таблиц коэффициентов усилений |
8 |
|
|
Продолжительность непрерывной работы (без подогрева дисплея) |
час |
8 |
|
Рабочий диапазон температур БР без подогрева дисплея |
°C |
-20…+50 |
|
Рабочий диапазон температур БР с подогревом дисплея |
°C |
-35…+50 |
|
Рабочий диапазон температур остальных элементов системы |
°C |
-40…+50 |
* По специальному заказу.
Комплекс изготавливается в соответствии с требованиями ГОСТ 22782.0-81, ГОСТ 22782.5-78, в исполнении«взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь» и имеет маркировку взрывозащиты1ExibIIBT3 в комплекте МИКОН-101 (свидетельство ЦС ВЭ ИГД №2000.С86). Система комплексного контроля скважин имеет сертификат утверждения типа средств измеренийRU.C.30.041.A №11843 и зарегистрирована в Государственном реестре средств измерений под №22659-02.
Устройства, входящие в состав комплекса
Блок регистрации МИКОН-БР-21Т
Блок регистрации МИКОН-БР-21Т предназначен для регистрации, обработки и хранения эхограмм и динамограмм. Имеет графический экран и клавиатуру.Питание автономное от батареек или аккумуляторов типоразмера AA. Комплектуется защитным чехлом и встроенной системой подогрева графического экрана, запасным комплектом аккумуляторов и зарядным устройством.
Устройство приема акустических сигналов МИКОН-УПАС-22Т
Устройство приема акустических сигналов МИКОН-УПАС-22Т предназначено для преобразования акустических сигналов в электрические, а так же преобразования давления в электрический сигнал. В отличие от УПАС-22П пьезоэлектрический микрофон в устройстве отсутствует, что делает прибор более надежным.Рекомендуется для использования на скважинах с затрубным давлением более 0,05 МПа.
Динамометр накладной МИКОН-ДН-117Т
Динамометр накладной МИКОН-ДН-117Т устанавливается на нерабочую часть полированного штока ШГН скважины и предназначен для измерения относительной нагрузки на штоке, а также для определения длины перемещения штока.
Зажимной винт предназначен для задания оптимального усилия зажима.
Устройство генерации акустических сигналов МИКОН-УГАС-25
Устройство генерации акустических сигналов МИКОН-УГАС-25 предназначено для создания акустического воздействия в скважинах без давления.Устройство применяется для определения глубины до 1000 м.
Дополнительная комплектация
Динамометр встраиваемый МИКОН-ДВ-118
Динамометр встраиваемый МИКОН-ДВ-118 устанавливается между траверсами канатной подвески ШГН и позволяет измерять абсолютное значение нагрузки на шток. Монтаж динамометра производится с помощью домкрата, без нагрузки подвески колонны штанг. ВНИМАНИЕ! Перед установкой устройства необходимо остановить привод ШГН.
Домкрат винтовой
Домкрат винтовой предназначен для разведения траверс и установки встраиваемого динамометра МИКОН-ДВ-118.
Устройство приема акустических сигналов МИКОН-УПАС-22П
Устройство приема акустических сигналов МИКОН-УПАС-22П предназначено для преобразования акустических сигналов в электрические, а так же преобразования давления в электрический сигнал. Акустический сигнал принимается пьезоэлектрическим микрофоном, который устойчив к воздействию сероводорода.
Устройство генерации акустических сигналов МИКОН-УГАС-26
Устройство генерации акустических сигналов
МИКОН-УГАС-26 предназначено для создания акустического воздействия в
скважинах без давления.УГАС-26 применяется для определения глубины
до 3500 м.
