МИКОН-821

МИКОН-821
Устройство определения уровня

Назначение

Устройство предназначается службам КРС в качестве инструмента диагностики состояния скважин при их ремонте, и применяется для предупреждения выбросов жидкости из скважин с помощью визуального отображения информации о текущем уровне жидкости в скважине, а также подачей звукового сигнала в случае возникновения аварийных ситуаций различного рода.

Программное обеспечение, поставляемое с МИКОН-821 — «Менеджер Измерений».

Функции

• Автоматическое определение уровня жидкости в нефтяной скважине.

• Измерение давления в подводящей пневмомагистрали и в скважине.

• Энергонезависимое хранение зарегистрированных значений уровня, давления и времени.

• Индикацию величины определенного уровня на выносном табло.

• Подачу визуального и звукового сигналов в случае возникновения аварийных ситуаций.

• Энергонезависимое хранение таблицы скоростей распространения акустических сигналов.

• Передачу зарегистрированных данных на персональный компьютер.

Технические характеристики

Диапазон определяемых уровней	м	50…500
Диапазон измеряемых давлений	МПа	0…1
Предел основной приведенной погрешности определения уровня	%	5
Предел основной приведенной погрешности измерения температуры	%	1
Напряжение питания	В	12…24
в т.ч. УГИПАС-821	В	14
Относительная влажность воздуха	%	до 95
Рабочий диапазон температур	°C	-40…+50
Время энергонезависимой работы таймера календаря реального времени при откл. питании	мес	>12
Потребляемая мощность, с принадлежностями	Вт	25
в т.ч. УГИПАС-821	Вт	1,2
Вид взрывозащиты
УГИПАС-821		1ExdibIIBT3
БИЗ-821		[Exib]IIB
Ресурс работы клапана		100000
Степень защиты от внешних воздействий		IP54

Устройство изготавливается в соответствии с требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.10-99, в исполнении«взрывобезопасное электрооборудование», с видами взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь». УГИПАС-821 имеет маркировку взрывозащиты 1ExdibIIBT3, БИЗ-821 имеет маркировку взрывозащиты [Exib]IIB. УГИПАС-821 предназначен для установки на устьевое оборудование скважины, содержащего взрывоопасные смеси категорий IIA, IIB группы Т3.

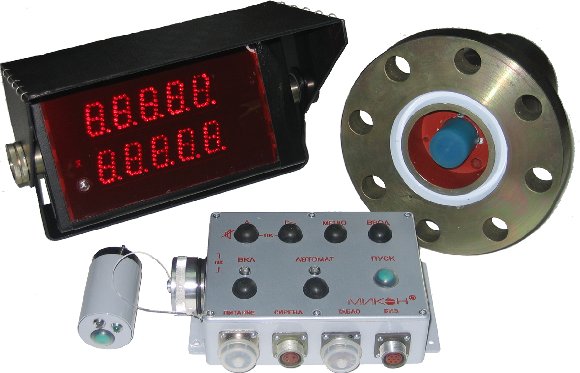

Состав

УГИПАС-821

Устройство генерации и приема акустических сигналов предназначено для создания звукового импульса и приема звуковой волны, отраженной от раздела фаз газ/жидкость в скважине.

БИЗ-821

Блок искрозащиты предназначен для питания системы напряжением постоянного тока с искробезопасными параметрами и устанавливается вне взрывоопасной зоны.

БПИ-821

Блок переноса информации предназначен для считывания данных из УГИПАС-821 и последующего их переноса на удаленный ПК оператора.

Табло-821

Электронное табло предназначено для отображения в реальном времени значения давления и уровня жидкости в скважине, а также параметров настройки.Устанавливается в зоне оператора с целью визуального контроля.

Сирена-821

Сирена предназначена для звукового оповещения персонала в случае аварийной ситуации.

ПУ-821

Пульт управления предназначен для задания технологических настроек работы Установки оператором.

БП-821

Блок питания служит для питания Установки и принадлежностей общего пользования напряжением постоянного тока, и устанавливается в шкафу питания и управления.

ППЗ-821

Предохранитель против замерзания.
Сделать заказ и запросить дополнительную информацию по МИКОН-821 Вы можете здесь.
