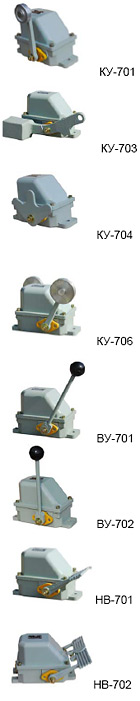

Концевые (путевые) выключатели серии КУ-701, КУ-703, КУ-704, КУ-706, НВ-701, НВ-702, ВУ-701, ВУ-702 предназначены для коммутации цепей управления в крановых электроприводах и устанавливаются в схемах управления для ограничения линейного передвижения механизмов: КУ-701- при небольших величинах выбега; КУ-704, КУ-706 – с любой величины выбега; КУ-703 – ограничивает ход механизма подъема; НВ-701, НВ-702,ВУ-701, ВУ-702 – применяются в схемах различных механизмов.

Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.

• - ток продолжительного режима 10А;
• - номинальное напряжение переменного тока 220, 380В;
• - номинальное напряжение постоянного тока 110, 220, 440В;
• - эксплуатационная частота включений до 600 в час;
• - в зависимости от порядка замыкания и размыкания контактов – с прямым порядком замыкания;
• - температура окружающей среды от минус 40 до плюс 40ºС;
• - максимальный угол наклона рычага 30º;
• - угол несрабатывания ≤ 3º;
• - механическая износостойкость 1 000 000 ВО;
• - ввод внешних проводов через гермоввод (сальник);
• - выключатели имеют 2 независимые электрические цепи;
• - число положений: 2 и 3;
• - гарантийный срок 2 года.

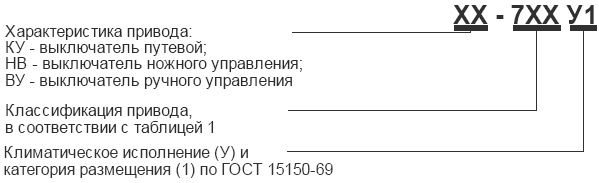

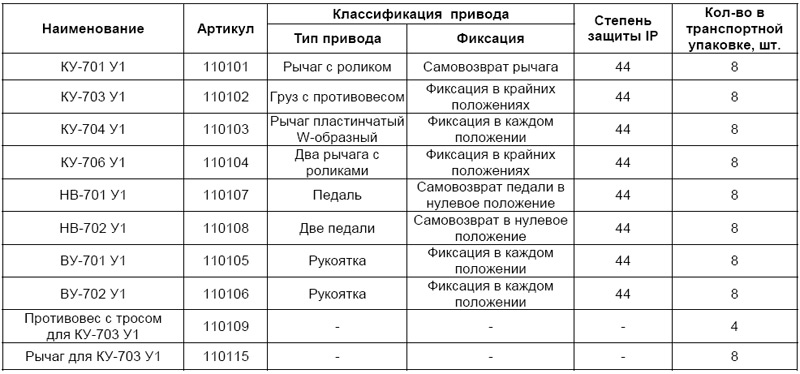

Структура условного обозначения   Пример заказа: Концевой выключатель КУ-701 У1. Технические характеристики Органом воздействия на привод выключателей служат:в КУ-701, КУ-706 – ограничительная линейка механизма; в КУ-704 – штырь; в КУ-703 – полка, укрепленная на траверсе крюка крана, которая поднимает или опускает груз приводного рычага выключателя. Конструкцией предусмотрен любой порядок замыкания контактов, который может быть получен путем переборки кулачкового барабана на месте эксплуатации. Рабочее положение выключателей в пространстве – любое, кроме НВ-701,НВ-702 которые устанавливаются только лапами вниз. Включаемый ток: − при напряжении до 500В/50Гц – 50А; − при напряжении 110, 220, 440В постоянного тока – 25А. Отключаемый ток: − при напряжении до 500В/50Гц - 10А; − при напряжении постоянного тока 110/ 220/ 440В – 2,0/ 1,5/ 0,5А.

• - силуминовый корпус основания и крышки;
• - сальник из латуни;
• - степень защиты IP44;
• - полный ассортимент концевых выключателей КУ, НВ, ВУ;
• - лучшее качество концевых выключателей в России.
