Концевые выключатели ВПК 2010, ВПК 2110, ВПК 2111, ВПК 2112, ВПК 2113
| Технические
характеристики |
| Назначение: Выключатели путевые ВПК предназначены
для коммутации электрических цепей
управления переменного тока напряжением до
660В частотой 50Гц и постоянного тока
напряжением до 440В под воздействием
управляющих упоров в определенных точках
пути контролируемого объекта. |
Основные технические характеристики:
- - номинальный коммутируемый ток –
10А (АС11, 220В);
- - номинальное рабочее напряжение: до
660В переменного тока, до 440В
постоянного тока;
- - материал корпуса – силумин;
- - контактная группа – 1з+1р;
- - усилие прямого срабатывания – не
более 40Н;
- - прямой ход штока – не менее 5,3
мм;
- - полный ход штока – не более 8,5
мм;
- - коммутационная износостойкость –
1х106 циклов ВО;
- - ввод внешних проводов через
гермоввод (сальник
MG20х1,5);
- - климатическое исполнение и
категория размещения – У2, УХЛ4.

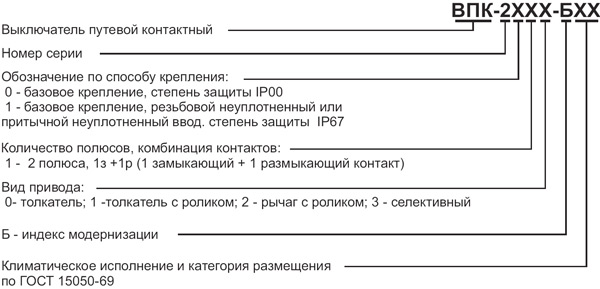

Структура условного обозначения:
|
|
|
|

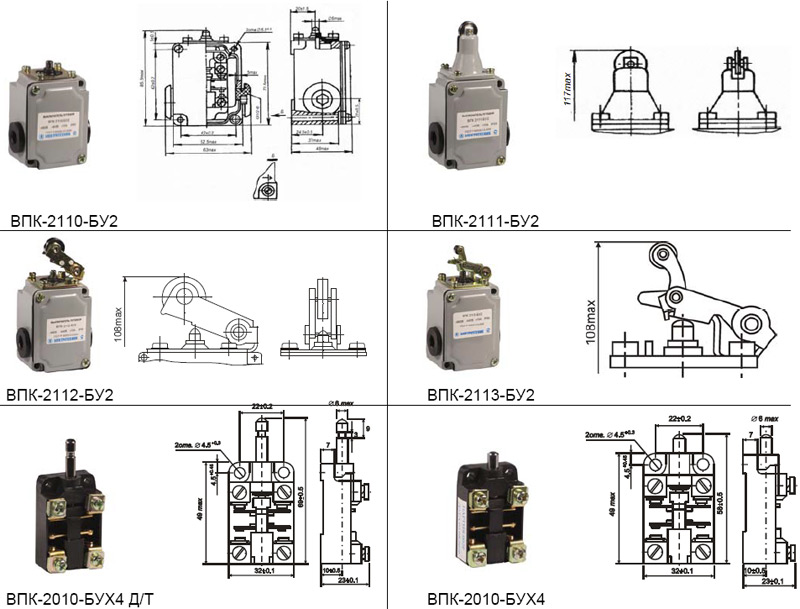

| Внешний вид, габаритные, установочные и
присоединительные размеры
Пример заказа: Выключатель путевой
ВПК 2111-БУ2, толкатель с роликом. |
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
ВПК-2010-БУХЛ4, толкатель, IP00, выключатель
путевой (ЭТ) |
|
|
|
400 |
0.03 |
19.56 |
|
ВПК-2010-БУХЛ4 Д/Т, длинный толкатель, IP00,
выключатель путевой (ЭТ) |
|
|
1 |
400 |
0.03 |
19.5 |
|
ВПК-2110-БУ2, толкатель, IP67, выключатель
путевой (ЭТ) |
0.26 |
0.286 |
1 |
100 |
0.049 |
29.2 |
|
ВПК-2111-БУ2, толкатель с роликом, IP67,
выключатель путевой (ЭТ) |
0.3 |
0.32 |
1 |
100 |
0.049 |
32.4 |
|
ВПК-2112-БУ2, рычаг с роликом, IP67, выключатель
путевой (ЭТ) |
0.3 |
0.32 |
1 |
100 |
0.049 |
32.34 |
|
ВПК-2113-БУ2, селективный привод, IP67,
выключатель путевой (ЭТ) |
|
|
1 |
100 |
0.049 |
23.2 |
|
|
|
Сделать заказ и запросить дополнительную информацию по ВПК 2010, ВПК 2110... Вы можете
здесь.
