Концевые выключатели ВП 15

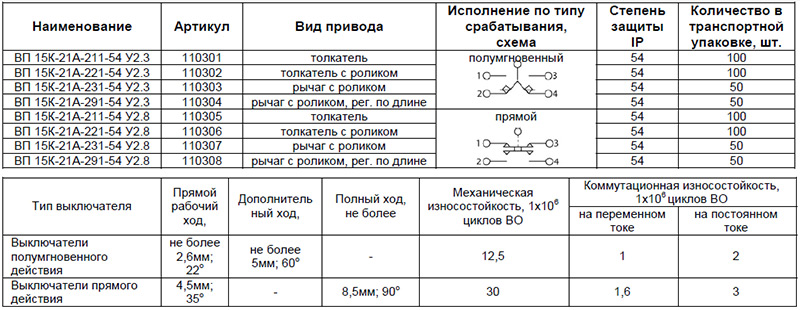

Технические характеристики
Назначение:

Выключатели путевые ВП15 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Основные технические характеристики
  • - номинальный коммутируемый ток – 10А (АС11, 220В);
  • - номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
  • - материал корпуса – силумин;
  • - контактная группа – 1з+1р;
  • - усилие прямого срабатывания - не более 30Н;
  • - ввод внешних проводов через гермоввод (сальник MG20х1,5);
  • - климатическое исполнение и категория размещения – У2.

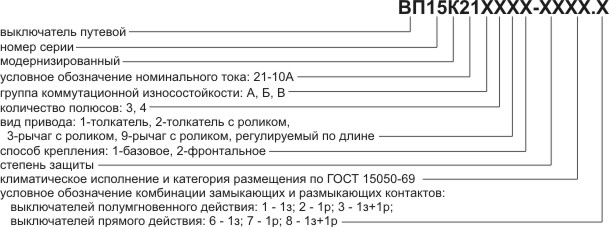

Структура условного обозначения



Габаритные размеры

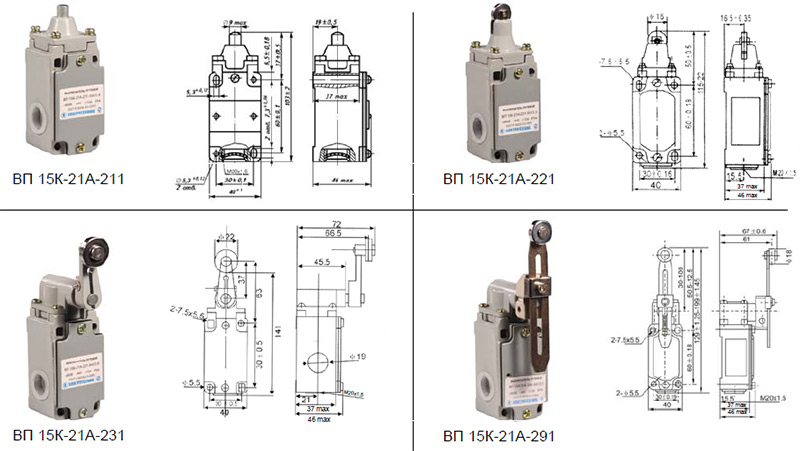

Внешний вид, габаритные, установочные и присоединительные размеры

Пример заказа: Выключатель путевой ВП-15К21Б-221-54У2.3, толкатель с роликом полумгновенного действия.
Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ВП 15К-21А-221-54 У2.8, толкатель с роликом, прямого действия, IP54, выключатель путевой (ЭТ) 0.22     100 0.036 24.02
ВП-15К-21А-211-54 У2.3, толкатель, полумгновенный, IP54, выключатель путевой (ЭТ) 0.2 0.233 1 100 0.036 23.53
ВП 15К-21А-211-54 У2.8, толкатель, прямого действия, IP54, выключатель путевой (ЭТ) 0.2 0.226 1 100 0.036 23.54
ВП 15К-21А-221-54 У2.3, толкатель с роликом, полумгновенный, IP54, выключатель путевой (ЭТ) 0.22 0.235 1 100 0.036 24.04
ВП 15К-21А-231-54 У2.3, рычаг с роликом, полумгновенный, IP54, выключатель путевой (ЭТ) 0.32 0.353 1 50 0.037 18.65
ВП 15К-21А-231-54 У2.8, рычаг с роликом, прямого действия, IP54, выключатель путевой (ЭТ) 0.32 0.353 1 50 0.037 18.35
ВП 15К-21А-291-54 У2.3, рычаг с роликом, регулируемый по длине, полумгновенный, IP54, выключатель путевой (ЭТ) 0.32 0.373 1 50 0.08 18.65
ВП 15К-21А-291-54 У2.8, рычаг с роликом, регулируемый по длине, прямого действия, IP54, выключатель путевой (ЭТ) 0.32 0.373 1 50 0.037 18.65

Сделать заказ и запросить дополнительную информацию по ВП 15 Вы можете здесь.
