Выключатели путевые ВП19 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

• − Номинальный коммутируемый ток – 10А (АС11, 220В);
• − Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
• − Минимальное напряжение, при котором могут работать выключатели на переменном и постоянном токе – 12В;
• − Усилие срабатывания – не более 40Н;
• − Материал корпуса – силумин;
• − Вид переключающего устройства – мгновенного действия;
• прямой рабочий ход, не менее: 4мм для привода - толкатель; 40º для привода – рычаг;
• полный ход, не более: 10,5мм для привода - толкатель; 90º для привода – рычаг;
• − Механическая износостойкость, циклов ВО, не менее: 20 000 000;
• − Коммутационная износостойкость, при скорости перемещения управляющего упора 0,05м/с, при частоте включений 1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:
• на переменном токе: 2 000 000;
• на постоянном токе: 2 000 000;
• − Ввод внешних проводов через гермоввод (сальник MG20х1,5). Каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2.
• − Климатическое исполнение и категория размещения – У2.

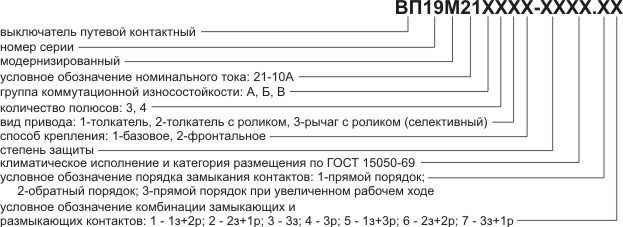

Структура условного обозначения

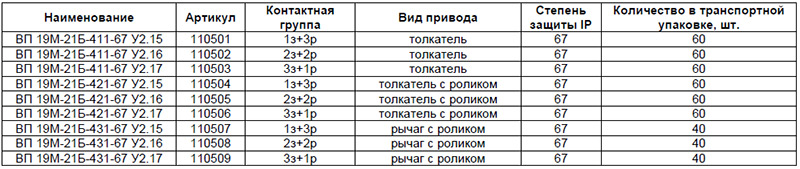

Пример заказа: Выключатель путевой ВП 19М-21Б-431-67 У2.15, рычаг с роликом.
