Реле токовое РТ 1 (1-93A)

Технические характеристики
Назначение:

Реле электротепловое серии РТ1 предназначено для защиты электродвигателей от перегрузки, ассиметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на малогабаритных контакторах серии КМ1 и пускателях серии ПМЛ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Электротепловое реле РТ1 выпускается в трех типоразмерах на токи до 93А.

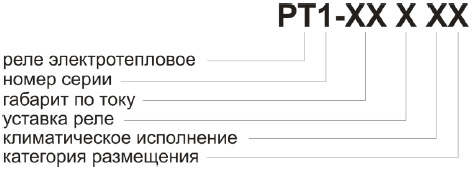

Структура условного обозначения

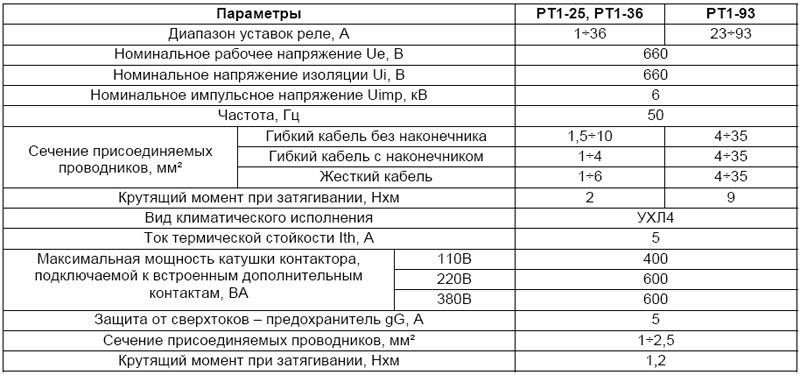

Основные технические характеристики:

Пример заказа: Реле электротепловое РТ1-25 9,0 – 13А УХЛ4

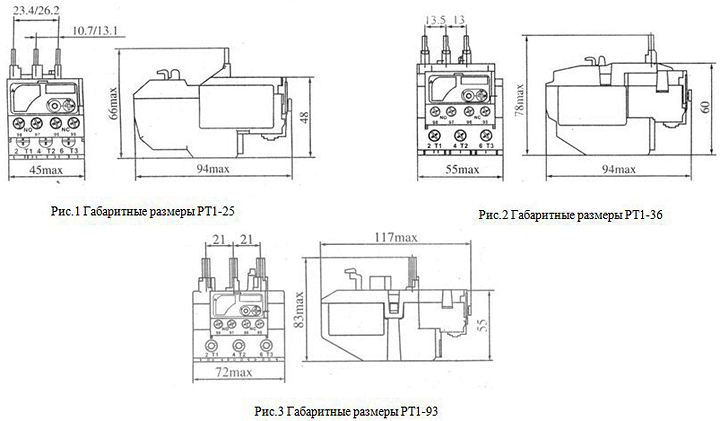

Габаритные размеры
Общий вид и габаритные размеры реле серии РТ1

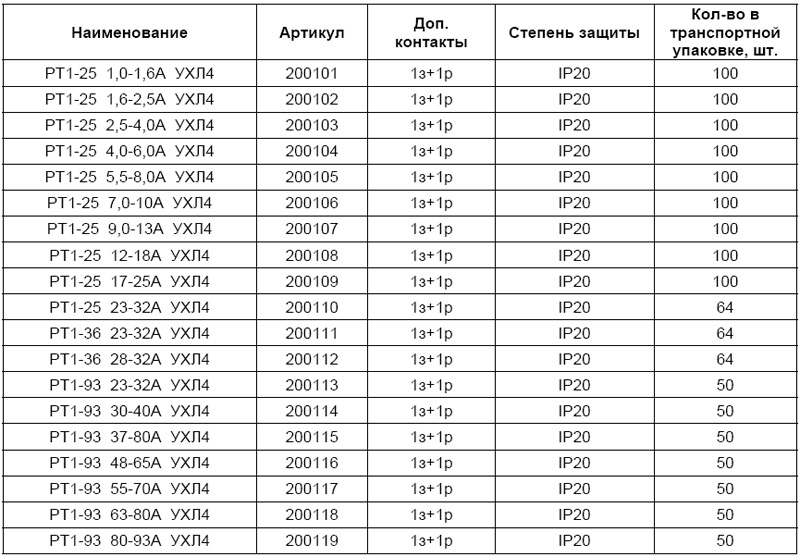

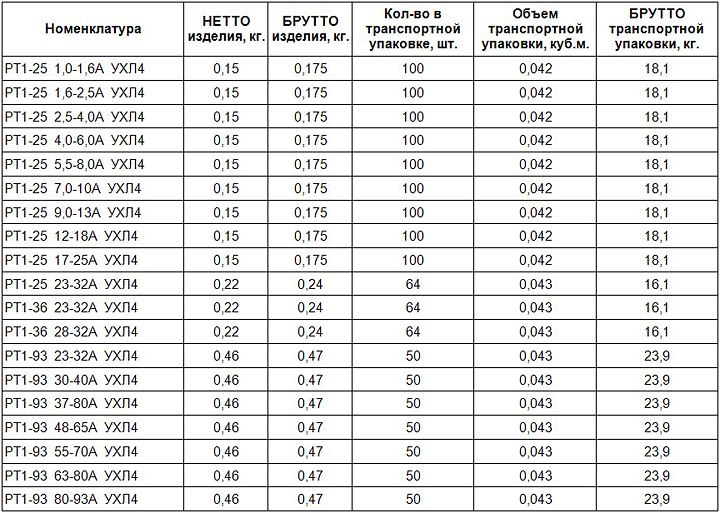

Ассортимент и упаковка

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
РТ1-25 1,0-1,6А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 1,6-2,5А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 2,5-4,0А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 4,0-6,0А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 5,5-8,0А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 7-10А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 9-13А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 12-18А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15 0.18 1 100 0.042 18.1
РТ1-25 17-25А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.15   1 100 0.042 18.1
РТ1-25 23-32А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.22   1 64 0.042 16.1
РТ1-36 23-32А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.22   1 64 0.042 16.1
РТ1-36 28-36А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.22   1 64 0.042 16.1
РТ1-93 23-32А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46   1 50 0.043 23.9
РТ1-93 30-40А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46   1 50 0.043 23.9
РТ1-93 37-50А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46 0.48 1 50 0.043 23.9
РТ1-93 48-65А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46 0.48 1 50 0.043 23.9
РТ1-93 55-70А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46 0.48 1 50 0.043 23.9
РТ1-93 63-80А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46 0.48 1 50 0.043 23.9
РТ1-93 80-93А УХЛ4, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20, реле тепловое (ЭТ) 0.46 0.48 1 50 0.043 23.9

Сделать заказ и запросить дополнительную информацию по РТ 1 Вы можете здесь.
