Предохранитель-выключатель-разъединитель (ПВР) – предназначен для включения и отключения участков электрической сети, как обесточенных так и под нагрузкой, визуализации разрыва электрической цепи, а также для защиты от коротких замыканий электрических цепей потребителей напряжением до 690 В переменного тока.

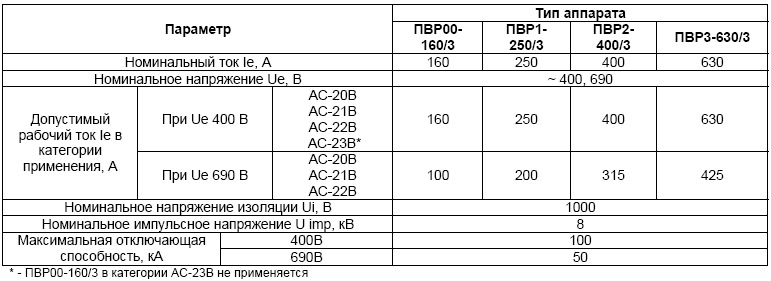

- устройство работает при двух вариантах напряжения переменного тока равных 400В и 690В.

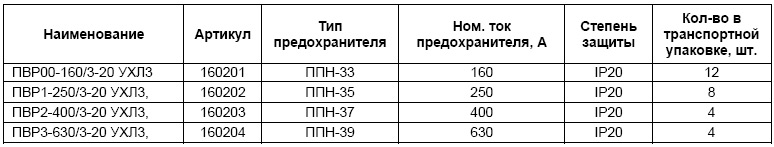

- устройство может комплектоваться разными типами предохранителей в зависимости от габарита.
- степень защиты оболочки от проникновения пыли и воды IP20.

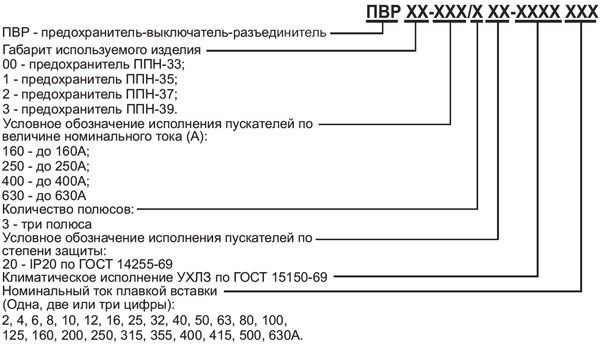

Пример заказа: предохранитель-выключатель-разъединитель ПВР2-400/3-20 УХЛ3

Особенности конструкции

- устройство имеет смотровые окна для наблюдения маркировки предохранителя и визуализации разрыва.
- съёмная крышка со смотровым стеклом и держателями для установки плавких предохранителей. Конструктивное исполнение крышки позволяет использовать аппарат, как рубильник с разрывом цепи в двух местах.
- конструкция зажимающих контактов и форма выводов плавких вставок предохранителей позволяют легко осуществлять включение и отключение электрической цепи.
- при отключении создается видимый разрыв.
- в устройстве присутствуют защитные экраны полюсов и мест крепления питающих кабелей с дугогасительными камерами (кроме ПВР00-160/3);
- основание, оснащено тремя полюсами с крепёжными винтами и клеммами под кабельные наконечники. Зажимы с подпружиненными контактами для установки плавких предохранителей;
- для защиты от токов короткого замыкания в аппарате используются плавкие предохранители серии ППН.Используемые материалы:
- контактная группа аппаратов сери ПВР выполнена из электротехнической меди с гальваническим покрытием;
- Корпус выполнен из негорючего полиамида.

Рабочее положение – вертикальное.

• - простота и надежность конструкции;
• - визуализация разрыва электрической цепи;
• - малые габаритные размеры;
• - безопасная работа обслуживающего персонала

Гарантийный срок - 2 года со дня введения в эксплуатацию.
