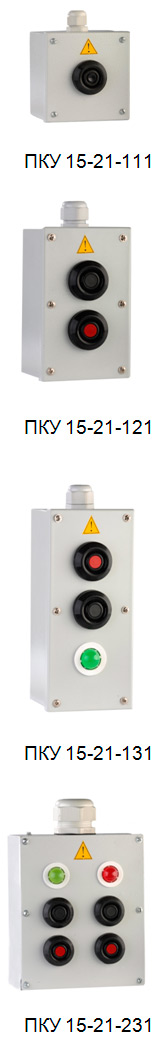

Посты кнопочные управления ПКУ 15-21

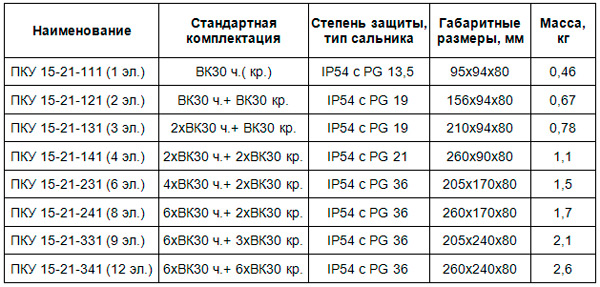

Технические характеристики

Назначение:

Посты управления кнопочные ПКУ 15-21 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50 и 60 Гц и постоянного тока до 440В.

Основные технические характеристики:

- номинальное напряжение изоляции (при переменном токе частоты 50,60 Гц) 660В;
- номинальный тепловой ток 10А;
- количество элементов управления – до 12;
- коммутационная износостойкость 1 000 000 циклов ВО;
- степень защиты IP40, IP54;
- климатическое исполнение У2, У3;
- температура окружающей среды от –40оС до +40оС, относительная влажность воздуха 98%, высота над уровнем моря не более 4300м.

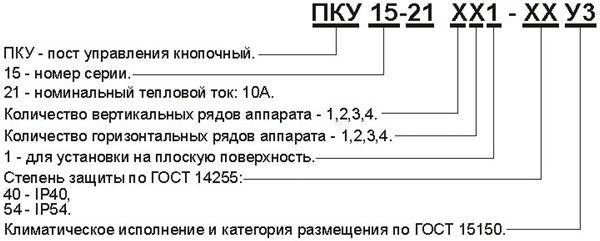

Структура условного обозначения

Пример заказа: Пост управления кнопочный ПКУ 15-21-131 У3 (2хВК30 ч.+ ВК30 кр).

Основные преимущества

- Комплектация стандартная и по индивидуальным схемам заказчика
- Степень защиты IP54, герметичный сальник.
- Между крышкой и корпусом находится дополнительная резиновая прокладка обеспечивающая дополнительную герметичность.
- Индивидуальная картонная упаковка

Пакинг

Наименование	НЕТТО изделия, кг.	БРУТТО изделия, кг.	Кол-во в единичной упаковке, шт.	Кол-во в транспортной упаковке, шт.	Объем транспортной упаковки, куб.м.	БРУТТО транспортной упаковки, кг.
Посты ПКУ 15-21
ПКУ15-21.111-54 У2, 10А, 1 элемент, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.121-54 У2, 10А, 2 элемента, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.131-54 У2, 10А, 3 элемента, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.141-54 У2, 10А, 4 элемента, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.231-54 У2, 10А, 6 элементов, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.241-54 У2, 10А, 8 элементов, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.331-54 У2, 10А, 9 элементов, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.341-54 У2, 10А, 12 элементов, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.441-54 У2, 10А, 16 элементов, IP54, пост управления (ЭТ)			1	1
ПКУ15-21.111-40 У2, 10А, 1 элемент, IP40, пост управления (ЭТ)			1	1
ПКУ15-21.121-40 У2, 10А, 2 элемента, IP40, пост управления (ЭТ)			1	1
ПКУ15-21.131-40 У2, 10А, 3 элемента, IP40, пост управления (ЭТ)			1	1
Корпуса для постов ПКУ 15-21
Корпус ПКУ15-21-111-54 с сальником (ЭТ)	0.372	0.41	1	80	0.087	33.5
Корпус ПКУ15-21-121-54 с сальником (ЭТ)	0.52	0.6	1	50	0.082	30.38
Корпус ПКУ15-21-131-54 с сальником (ЭТ)	0.667	0.74	1	40	0.096	30.8
Корпус ПКУ15-21-141-54 с сальником (ЭТ)	0.82	0.88	1	40	0.131	36.38
Корпус ПКУ15-21-231-54 с сальником (ЭТ)	1.28		1	30	0.112	42.6
Корпус ПКУ15-21-241-54 с сальником (ЭТ)
Корпус ПКУ15-21-331-54 с сальником (ЭТ)
Корпус ПКУ15-21-441-54 без сальника

Сделать заказ и запросить дополнительную информацию по ПКУ 15-21 Вы можете здесь.
