Выключатели кнопочные ВК 30

Технические характеристики
Назначение:

Выключатели кнопочные серии ВК 30 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В, частотой 50 и 60 Гц и постоянного тока напряжением до 440В и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.

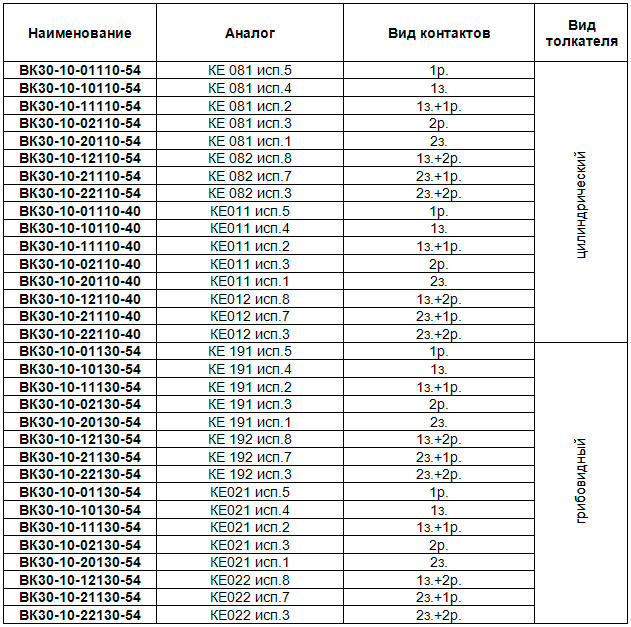

Внимание! Выключатели кнопочные ВК 30 являются аналогом кнопок управления КЕ.

2з+2р, IP54, красный

1з+1р, IP54, черный

2з+2р, IP40, красный

2з+2р, IP54, гриб, черный

2з+2р, IP54, черный

1з+1р, IP54, красный

2з+2р, IP40, черный

2з+2р, IP54, гриб, красный

 Основные технические характеристики:
  • - номинальный ток цепи управления 10А;
  • - номинальное напряжение изоляции переменного тока 660В;
  • - номинальное напряжение изоляции постоянного тока 440В;
  • - степень защиты IP40, IP54;
  • - количество контактных групп 1, 2, 3, 4;
  • - цвет красный, чёрный;
  • - усилие управления ≤ 40 Н;
  • - механическая износостойкость 5 000 000 ВО;
  • - коммутационная износостойкость 250 000 ВО;
  • - сечение присоединяемых проводов ≤ 2,5 мм²;
  • - температура окружающей среды от минус 25 ºС до плюс 40ºС.

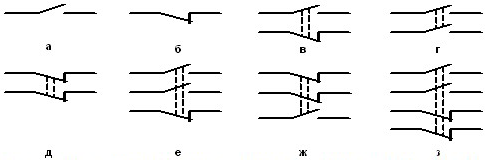

Принципиальные коммутационные схемы

а). ВК30-21-10110; б). ВК30-21-01110; в). ВК30-21-11110; г). ВК30-21-20110;
д). ВК30-21-02110; е). ВК30-21-21110; ж). ВК30-21-12110; з). ВК30-21-22110.

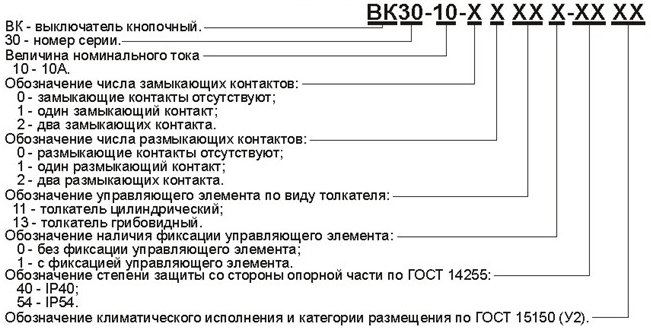

Структура условного обозначения




Пример заказа: Выключатель кнопочный ВК30-10-11110-54 У2, красный.
Основные преимущества
  • - установочный диаметр кнопки 30,5 мм
  • - надёжная современная конструкция
  • - степень защиты IP40, IP54

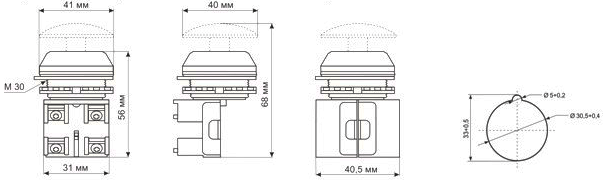

Габаритные размеры
Общий вид габаритные размеры кнопочных выключателей ВК 30 и размеры установочного отверстия в панели




Ассортимент и упаковка

Выключатели кнопочные серии ВК 30 соответствуют требованиям: ТУ 3428-005-59826184-2006, ГОСТ Р 500.30.5.1-99. Товар сертифицирован. Гарантийный срок - 2 года со дня введения в эксплуатацию.

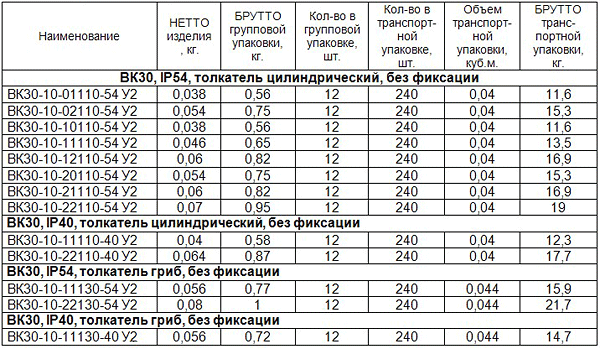

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ВК 30 - степень защиты IP54. Толкатель цилиндрический
ВК30-10-01110-54 У2, красный, 1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ) 0.038   12 240 0.04 11.6
ВК30-10-01110-54 У2, черный, 1р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.038   12 240 0.04 11.6
ВК30-10-01110-54 У2, зелёный, 1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ) 0.038   12 240 0.04 11.6
ВК30-10-02110-54 У2, черный, 2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.054   12 240 0.04 15.3
ВК30-10-02110-54 У2, красный, 2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.054   12 240 0.04 15.3
ВК30-10-02110-54 У2, зелёный, 2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.054   12 240 0.04 15.3
ВК30-10-10110-54 У2, красный, 1з, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.038   12 240 0.04 11.6
ВК30-10-10110-54 У2, черный, 1з, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.038   12 240 0.04 11.6
ВК30-10-10110-54 У2, зелёный, 1з, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.038   12 240 0.04 11.6
ВК30-10-11110-54 У2, черный, 1з+1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ) 0.046   12 240 0.04 13.5
ВК30-10-11110-54 У2, красный, 1з+1р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.046   12 240 0.04 13.5
ВК30-10-11110-54 У2, зелёный, 1з+1р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.046   12 240 0.04 13.5
ВК30-10-12110-54 У2, красный, 1з+2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.06   12 240 0.04 16.9
ВК30-10-12110-54 У2, черный, 1з+2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.06   12 240 0.04 16.9
ВК30-10-20110-54 У2, красный, 2з, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.054   12 240 0.04 15.3
ВК30-10-20110-54 У2, черный, 2з, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.054   12 240 0.04 15.3
ВК30-10-21110-54 У2, красный, 2з+1р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.06   12 240 0.04 16.9
ВК30-10-21110-54 У2, черный, 2з+1р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.06   12 240 0.04 16.9
ВК30-10-22110-54 У2, черный, 2з+2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.07   12 240 0.04 19
ВК30-10-22110-54 У2, красный, 2з+2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.07   12 240 0.04 19
ВК30-10-22110-54 У2, зелёный, 2з+2р, цилиндр, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.07   12 240 0.04 19
ВК 30 - степень защиты IP40. Толкатель цилиндрический
ВК30-10-11110-40 У2, черный, 1з+1р, цилиндр, IP40, 10А. 660В, выключатель кнопочный (ЭТ) 0.04   12 240 0.04 12.3
ВК30-10-11110-40 У2, красный, 1з+1р, цилиндр, IP40, 10А. 660В, выключатель кнопочный (ЭТ) 0.04   12 240 0.04 12.3
ВК30-10-22110-40 У2, красный, 2з+2р, цилиндр, IP40, 10А. 660В, выключатель кнопочный (ЭТ) 0.064   12 240 0.04 17.7
ВК30-10-22110-40 У2, черный, 2з+2р, цилиндр, IP40, 10А. 660В, выключатель кнопочный (ЭТ) 0.064   12 240 0.04 17.7
ВК 30 - степень защиты IP54. Толкатель-гриб без фиксации
ВК30-10-11130-54 У2, красный, 1з+1р, гриб без фиксации, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.056   12 240 0.044 15.9
ВК30-10-11130-54 У2, черный, 1з+1р, гриб без фиксации, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.056   12 240 0.044 15.9
ВК30-10-21130-54 У2, красный, 2з+1р, гриб без фиксации, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.072   12 240 0.044 19.9
ВК30-10-21130-54 У2, черный, 2з+1р, гриб без фиксации, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.072   12 240 0.044 19.9
ВК30-10-22130-54 У2, красный, 2з+2р, гриб без фиксации, IP54, 10А. 660В, выключатель кнопочный (ЭТ) 0.08   12 240 0.044 21.7
ВК30-10-22130-54 У2, черный, 2з+2р, гриб без фиксации, IP54, 10А. 660В, выключатель кнопочный (ЭТ)     12 240
ВК 30 - степень защиты IP40. Толкатель-гриб без фиксации
ВК30-10-11130-40 У2, черный, 1з+1р, гриб без фиксации, IP40, 10А. 660В, выключатель кнопочный (ЭТ) 0.056   12 240 0.044 14.7
ВК30-10-11130-40 У2, красный, 1з+1р, гриб без фиксации, IP40, 10А. 660В, выключатель кнопочный (ЭТ) 0.056   12 240 0.044 14.7

Сделать заказ и запросить дополнительную информацию по ВК 30 Вы можете здесь.
