Кнопки КЕ - кнопки управления

Технические характеристики

Назначение:

Выключатели кнопочные серии КЕ предназначены для коммутации электрических цепей управления переменного тока (AC) напряжением до 660В частотой 50Гц и постоянного тока (DC) напряжением до 440В, и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.

Основные технические характеристики:

- номинальный ток цепи управления 10А;
- номинальное напряжение изоляции переменного тока 660В;
- номинальное напряжение изоляции постоянного тока 440В;
- степень защиты IP40, IP54;
- количество контактных групп 1, 2, 3, 4;
- цвет красный, чёрный, зеленый, желтый;
- усилие управления ≤ 40 Н;
- механическая износостойкость 5 000 000 ВО;
- коммутационная износостойкость 250 000 ВО;
- сечение присоединяемых проводов ≤ 2,5 мм²;
- температура окружающей среды от минус 25 ºС до плюс 40ºС.

Пример заказа: Выключатель кнопочный КЕ-081 У2 исп.2, красный.

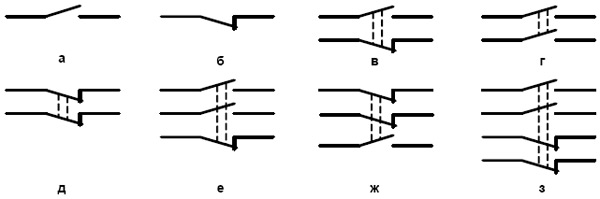

Принципиальные коммутационные схемы:

а) КЕ-011 У2 исп.4; б) КЕ-011 У2 исп.5; в) КЕ-081 У2 исп.2; г) КЕ-011 У2 исп.1;
д) КЕ-011 У2 исп.3; е) КЕ-081 У2 исп.7; ж) КЕ-082 У2 исп.8; з) КЕ-082 У2 исп.3.

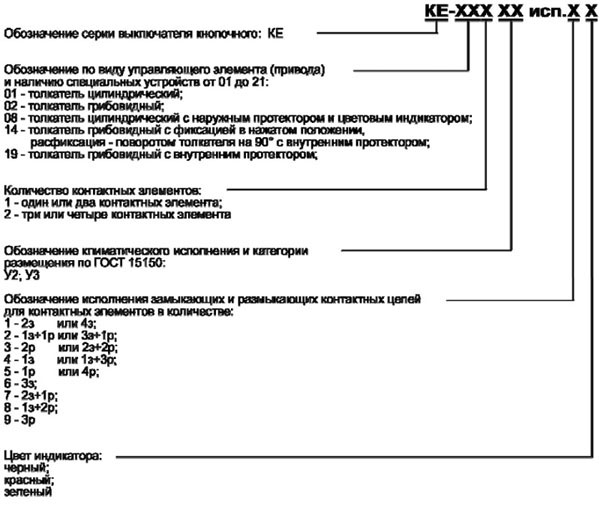

Структура условного обозначения:

Основные преимущества

- установочный диаметр кнопки - 30,5 мм;
- надёжная современная конструкция;
- степень защиты IP40, IP54;
- большой ассортимент исполнений.

Габаритные размеры

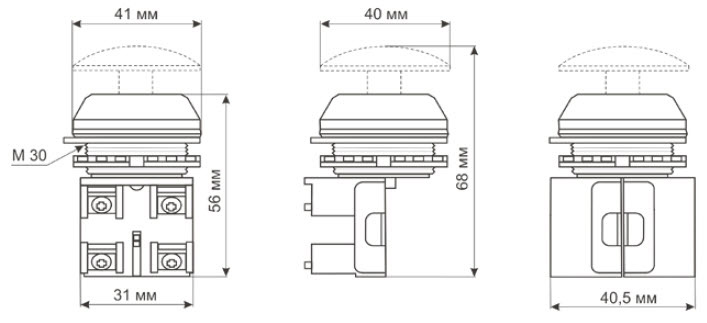

Общий вид и габаритные размеры кнопочных выключателей серии КЕ

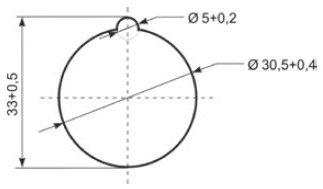

Размеры установочного отверстия в панели

Производим и поставляем Кнопки КЕ - кнопки управления
Товар сертифицирован, соответствует ГОСТ Р 50030.1-2007.
Гарантийный срок – 2 года.

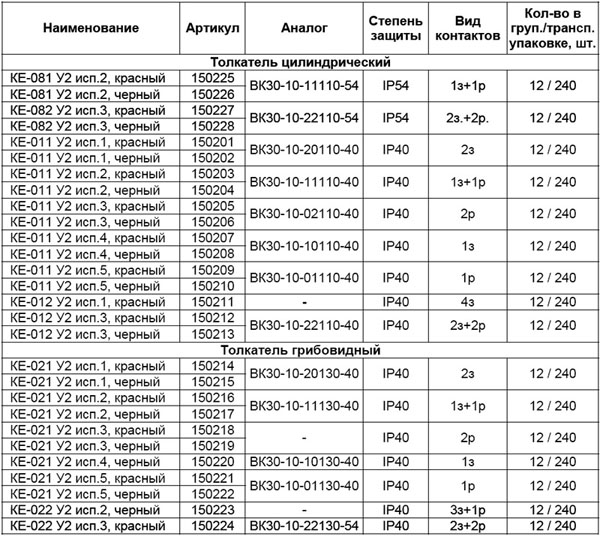

Пакинг

Наименование	Кол-во в единичной упаковке, шт.	Кол-во в транспортной упаковке, шт.
Кнопки КЕ - степень защиты IP54. Толкатель цилиндрический
КЕ-081 У2 исп.2, красный, 1з+1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)	12	240
КЕ-081 У2 исп.2, черный, 1з+1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)	12	240
КЕ-082 У2 исп.3, красный, 2з+2р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)	12	240
КЕ-082 У2 исп.3, черный, 2з+2р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)	12	240
Кнопки КЕ - степень защиты IP40. Толкатель цилиндрический
КЕ-011 У2 исп.1, красный, 2з, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.1, черный, 2з, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.2, красный, 1з+1р, цилиндр, IP40,10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.2, черный, 1з+1р, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.3, черный, 2р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.3, красный, 2р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.4, черный, 1з, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.4, красный, 1з, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.5, черный, 1р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.5, красный, 1р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-012 У2 исп.1, красный, 4з, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)	12	240
КЕ-012 У2 исп.3, красный, 2з+2р, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-012 У2 исп.3, черный, 2з+2р, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)	12	240
Кнопки КЕ - степень защиты IP40. Толкатель-гриб без фиксации
КЕ-021 У2 исп.1, черный, 2з, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.1, красный, 2з, гриб без фиксации, IP40, 10А, 660В, выкелючатель кнопочный (ЭТ)
КЕ-021 У2 исп.2, черный, 1з+1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.2, красный, 1з+1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.3, черный, 2р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.3, красный, 2р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.4, черный, 1з, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.5, красный, 1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.5, черный, 1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-022 У2 исп.2, черный, 3з+1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-022 У2 исп.3, красный, 2з+2р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)

Сделать заказ и запросить дополнительную информацию по КЕ Вы можете здесь.
