| Технические
характеристики |
| Назначение: Ящики ЯВШ предназначены для подключения,
нечастого замыкания и размыкания
электрических цепей передвижных
токоприемников (сварочных трансформаторов,
электрических дрелей и др.) напряжением до
220 В постоянного тока и до 415 В
переменного тока частотой 50 Гц. |

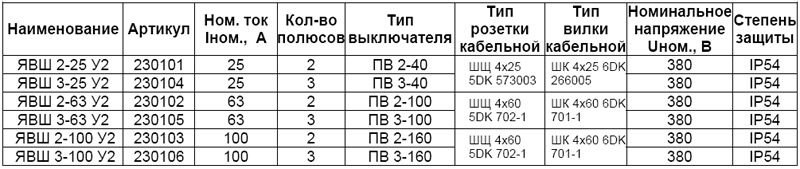

| Технические характеристики

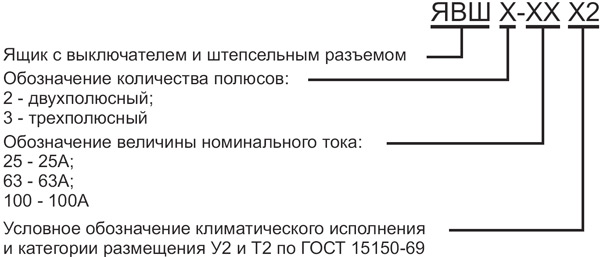

Структура условного обозначения
|
|
|
|
Основные
преимущества
- - Высокое качество
- - Степень защиты IP54
- - Конструкция
ящика ЯВШ предусматривает блокировку
коммутационного аппарата со штепсельным
соединителем, исключающую возможность
отключения электрической цепи
штепсельной вилкой под нагрузкой
|
|
|
|

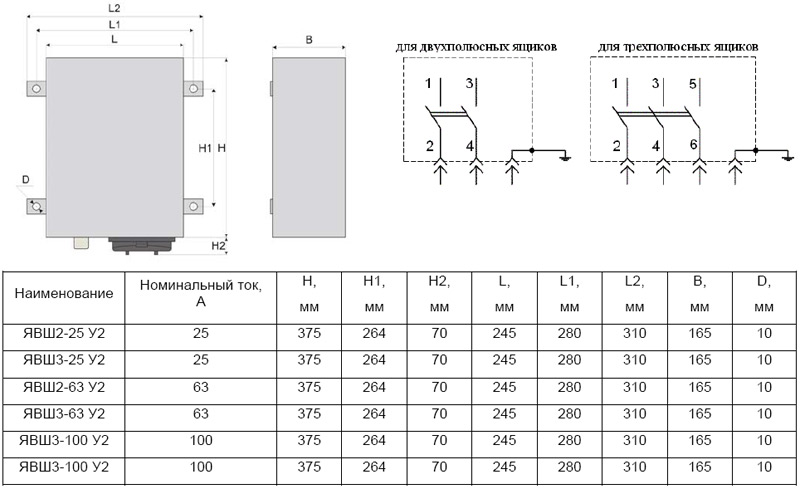

Общий вид, габаритные, установочные
размеры
и принципиальная электрическая схема силовых
ящиков серии ЯВШ
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
Ящики ЯВШ: 2-х полюсные |
|
ЯВШ 2х25, 25А IP54, ящик с пакетным выключателем
и разъемом |
8.2 |
|
1 |
1 |
0.022 |
8.55 |
|
ЯВШ 2х63, 63А IP54, ящик с пакетным выключателем
и разъемом |
9.55 |
|
1 |
1 |
0.022 |
9.9 |
|
ЯВШ 2х100, 100А IP54, ящик с пакетным
выключателем и разъемом |
9.8 |
|
1 |
1 |
0.022 |
10.15 |
|
Ящики ЯВШ: 3-х полюсные |
|
ЯВШ 3х25, 25А IP54, ящик с пакетным выключателем
и разъемом |
8.3 |
|
1 |
1 |
0.022 |
8.65 |
|
ЯВШ 3х63, 63А IP54, ящик с пакетным выключателем
и разъемом |
9.65 |
|
1 |
1 |
0.022 |
10 |
|
ЯВШ 3х100, 100А IP54, ящик с пакетным
выключателем и разъемом |
9.9 |
|
1 |
1 |
0.022 |
10.25 |
|
|
|
.
