НАЗНАЧЕНИЕ

Сигнализатор уровня жидкости «Радон САУ-М6» совместно с кондуктометрическими датчиками уровня и исполнительными механизмами предназначен для создания систем управления уровнем жидкости в резервуарах, накопительных емкостях, отстойниках и т.п., при условии, что используемая рабочая жидкость обладает электропроводностью.

Контроль уровня жидкости осуществляется при помощи кондуктометрических (контролирующих электропроводность среды) датчиков, которые устанавливаются на заданных условиями технологического процесса отметках: «Уровень 1», «Уровень 2» и «Уровень 3». Для визуального контроля за уровнем жидкости на лицевой панели прибора служат три светодиодных индикатора, засветка каждого из которых происходит при получении сигнала от соответствующего датчика, при этом на соответствующем реле формируется выходной сигнал.

Для управления технологическим оборудованием прибор оснащен тремя встроенными электромагнитными реле, каждое из которых связано с датчиком уровня и срабатывает при затоплении или осушении соответствующего датчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО

Конструктивно прибор выполнен в пластмассовом корпусе настенного исполнения.

В приборе в качестве датчиков уровня применяются кондуктометрические зонды, которые могут быть использованы для контроля уровня жидкостей, обладающих электропроводностью. Например, растворы кислот и щелочей, расплавленные металлы, вода и водные растворы солей, молоко и т.п. Кондуктометрические зонды простейшей конструкции представляют собой изолированные друг от друга электроды, выполненные из нержавеющей стали. Один из электродов является общим для всех каналов контроля. Он устанавливается в резервуаре так, чтобы рабочая часть электрода заведомо находилась в постоянном контакте с жидкостью во всем диапазоне контроля (от нижнего уровня до верхнего включительно). Подключается этот электрод к контакту прибора «общий».

На лицевой панели прибора для визуального контроля за уровнем жидкости расположены три светодиодных индикатора «Уровень 1», «Уровень 2» «Уровень З», срабатывающих при осушении соответствующих электродов датчика, расположенных в резервуаре на различных высотах, определяемых конкретным технологическим процессом. Индикатор «Сеть» сигнализирует о включении прибора в сеть.

Соединение с датчиком уровня и исполнительными механизмами производится при помощи клеммника, расположенного под верхней крышкой прибора, крепящейся к основанию при помощи четырех винтов. На плате прибора расположены три регулировочных резистора, служащих для первоначальной настройки датчиков «Уровень 1», «Уровень 2», «Уровень З» в зависимости от электропроводящих свойств жидкости на объекте.

Наличие в составе схемы регулировочных резисторов входного сигнала позволяет адаптировать прибор как к работе с широким спектром различных по электропроводности жидкостей, так и с разными по конструктивному исполнению датчиками уровня. Для автоматизации процессов управления уровнем жидкости в прибор встроены три электромагнитных реле.

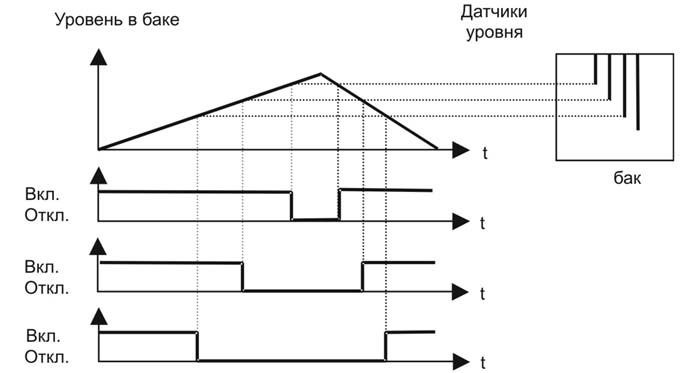

Принцип действия прибора при работе в системе автоматического поддержания уровня основан на использовании токопроводящих свойств жидкости для замыкания или размыкания электрической цепи при изменении уровня этой жидкости относительно электродов, установленных на определенных высотах в резервуаре. Соприкосновение жидкости с соответствующими электродами датчика уровня ведет к появлению электрических сигналов на входе прибора, где они обрабатываются по заданному алгоритму и формируют команды управления исполнительными электромагнитными реле. Временная диаграмма работы реле приведена на рисунке.
